232
Partie 2 • Méthodes spectrométriques
...
...
source de RX
ou électrons
échantillon
WD-XRF
ED-XRF
goniomètre
analyse monocanal séquentielle
analyseurs à canaux fixes (multicanaux)
analyseurs à filtres
analyse simultanée
détecteur
en énergie
12.5.1
12.5.2
cristal
tournant
cristal 2
cristal 1
cristal n
...
détecteur 1
détecteur 2
détecteur 3
goniomètre
filtres
appariés
détecteur
type GM
dosage élément 1
dosage élément 2
dosage élément n
dosage d'un
seul élément
"2 théta"
Dét.
keV

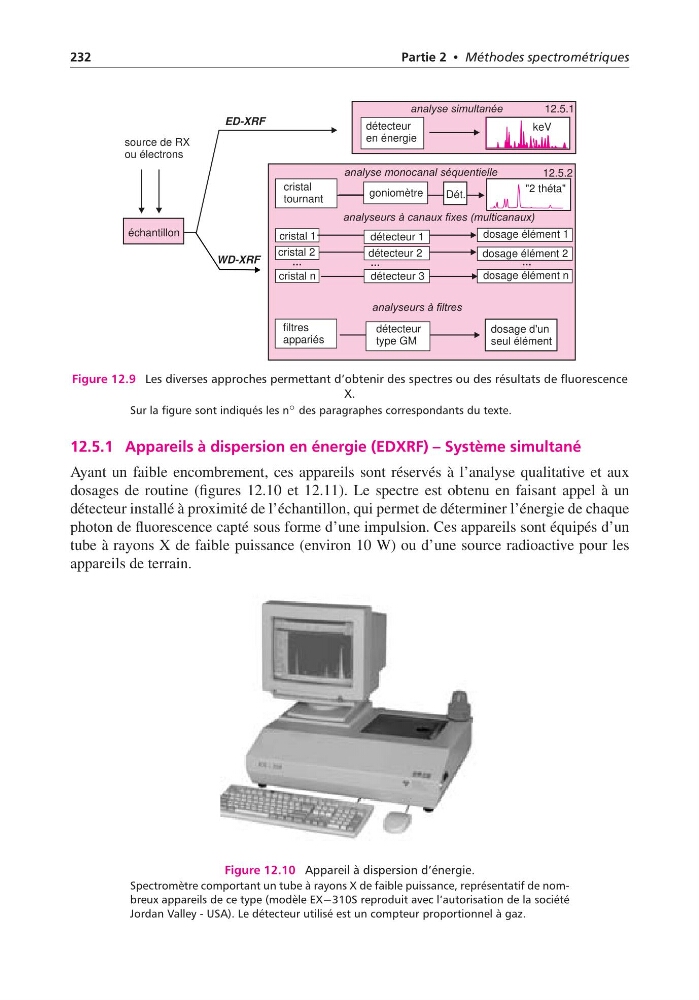

Figure 12.9 Les diverses approches permettant d’obtenir des spectres ou des résultats de fluorescence
X.
Sur la figure sont indiqués les n ◦ des paragraphes correspondants du texte.
12.5.1 Appareils à dispersion en énergie (EDXRF) – Système simultané
Ayant un faible encombrement, ces appareils sont réservés à l’analyse qualitative et aux
dosages de routine (figures 12.10 et 12.11). Le spectre est obtenu en faisant appel à un
détecteur installé à proximité de l’échantillon, qui permet de déterminer l’énergie de chaque
photon de fluorescence capté sous forme d’une impulsion. Ces appareils sont équipés d’un
tube à rayons X de faible puissance (environ 10 W) ou d’une source radioactive pour les
appareils de terrain.
Figure 12.10 Appareil à dispersion d’énergie.
Spectromètre comportant un tube à rayons X de faible puissance, représentatif de nombreux appareils de ce type (modèle EX−310S reproduit avec l’autorisation de la société
Jordan Valley - USA). Le détecteur utilisé est un compteur proportionnel à gaz.
