Partie 2 • Méthodes spectrométriques
température
+ V
terre
8-8,2 keV
spectre d'émission combiné
sur un cycle chauffage/refroidissement
9 keV
Energie (keV)
3 min
temps
refroidissement (RX Cu)
chauffage
(RX Ta)
intensité RX
intensité RX
gaz
pression réduite
e(-)
capteur
température
chauffage/
refroidissement
cristal
pyroélectrique
cible de cuivre
film béryllium
rayons X

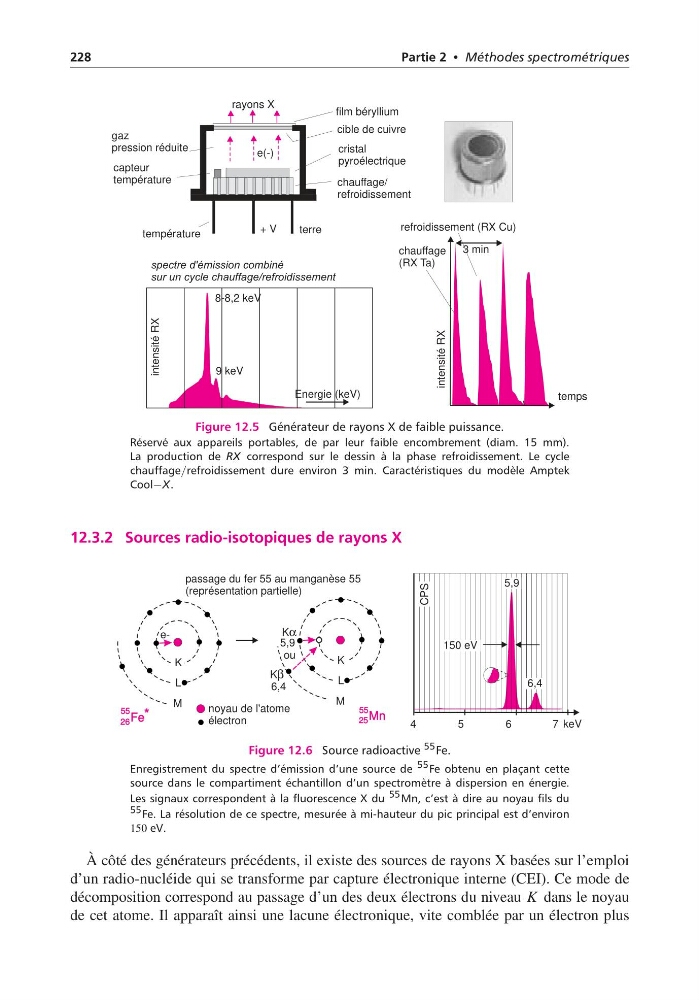

Figure 12.5 Générateur de rayons X de faible puissance.
Réservé aux appareils portables, de par leur faible encombrement (diam. 15 mm).
La production de RX correspond sur le dessin à la phase refroidissement. Le cycle
chauffage/refroidissement dure environ 3 min. Caractéristiques du modèle Amptek
Cool−X.
12.3.2 Sources radio-isotopiques de rayons X
4
5
6
7keV
5,9
5,9
CPS
150 eV
6,4
6,4
K
K
L
L
M
25 Mn
55
M
passage du fer 55 au manganèse 55
(représentation partielle)
noyau de l'atome
électron
eou
Kα
Kβ
Fe
55
26
*
Figure 12.6 Source radioactive 55 Fe.
Enregistrement du spectre d’émission d’une source de 55 Fe obtenu en plaçant cette
source dans le compartiment échantillon d’un spectromètre à dispersion en énergie.
Les signaux correspondent à la fluorescence X du 55 Mn, c’est à dire au noyau fils du
55 Fe. La résolution de ce spectre, mesurée à mi-hauteur du pic principal est d’environ
150 eV.
À côté des générateurs précédents, il existe des sources de rayons X basées sur l’emploi
d’un radio-nucléide qui se transforme par capture électronique interne (CEI). Ce mode de
décomposition correspond au passage d’un des deux électrons du niveau K dans le noyau
de cet atome. Il apparaît ainsi une lacune électronique, vite comblée par un électron plus
