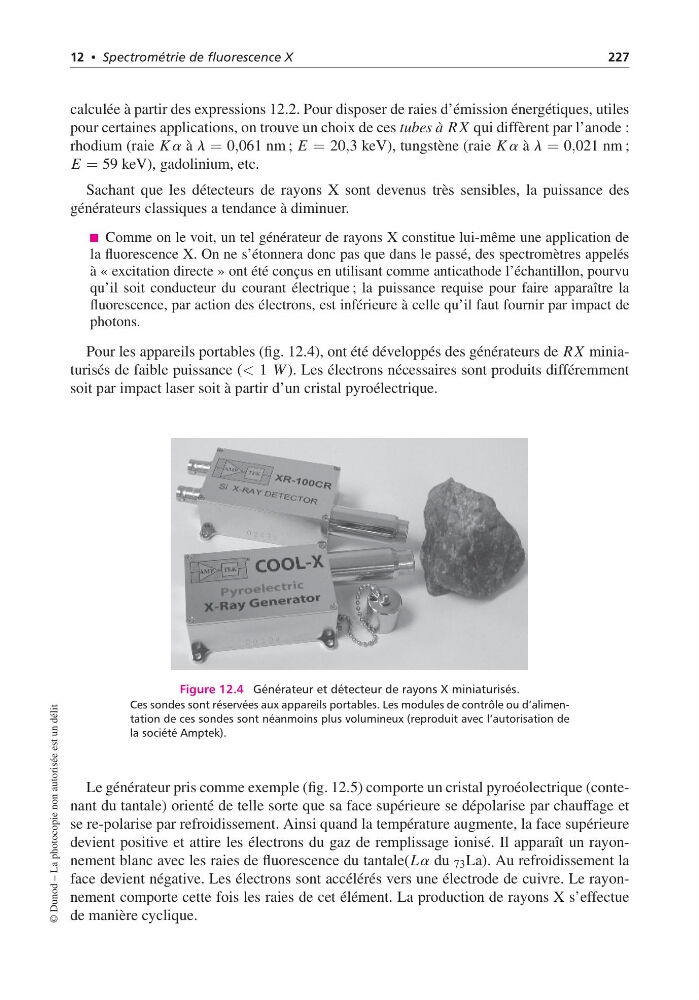

12 • Spectrométrie de fluorescence X
227
calculée à partir des expressions 12.2. Pour disposer de raies d’émission énergétiques, utiles
pour certaines applications, on trouve un choix de ces tubes à R X qui diffèrent par l’anode :
rhodium (raie K a à l = 0,061 nm ; E = 20,3 keV), tungstène (raie K a à l = 0,021 nm ;
E = 59 keV), gadolinium, etc.
Sachant que les détecteurs de rayons X sont devenus très sensibles, la puissance des
générateurs classiques a tendance à diminuer.
Comme on le voit, un tel générateur de rayons X constitue lui-même une application de
la fluorescence X. On ne s’étonnera donc pas que dans le passé, des spectromètres appelés
à « excitation directe » ont été conçus en utilisant comme anticathode l’échantillon, pourvu
qu’il soit conducteur du courant électrique ; la puissance requise pour faire apparaître la
fluorescence, par action des électrons, est inférieure à celle qu’il faut fournir par impact de
photons.
Pour les appareils portables (fig. 12.4), ont été développés des générateurs de R X miniaturisés de faible puissance (< 1 W ). Les électrons nécessaires sont produits différemment
soit par impact laser soit à partir d’un cristal pyroélectrique.
Figure 12.4 Générateur et détecteur de rayons X miniaturisés.
Ces sondes sont réservées aux appareils portables. Les modules de contrôle ou d’alimentation de ces sondes sont néanmoins plus volumineux (reproduit avec l’autorisation de
la société Amptek).
Le générateur pris comme exemple (fig. 12.5) comporte un cristal pyroéolectrique (contenant du tantale) orienté de telle sorte que sa face supérieure se dépolarise par chauffage et
se re-polarise par refroidissement. Ainsi quand la température augmente, la face supérieure
devient positive et attire les électrons du gaz de remplissage ionisé. Il apparaît un rayonnement blanc avec les raies de fluorescence du tantale(La du 73 La). Au refroidissement la
face devient négative. Les électrons sont accélérés vers une électrode de cuivre. Le rayonnement comporte cette fois les raies de cet élément. La production de rayons X s’effectue
de manière cyclique.
