196
Partie 2 • Méthodes spectrométriques
ouverture variable
échantillon
objectif de
Cassegrain
condenseur
de Cassegrain
vers le détecteur
vers le détecteur

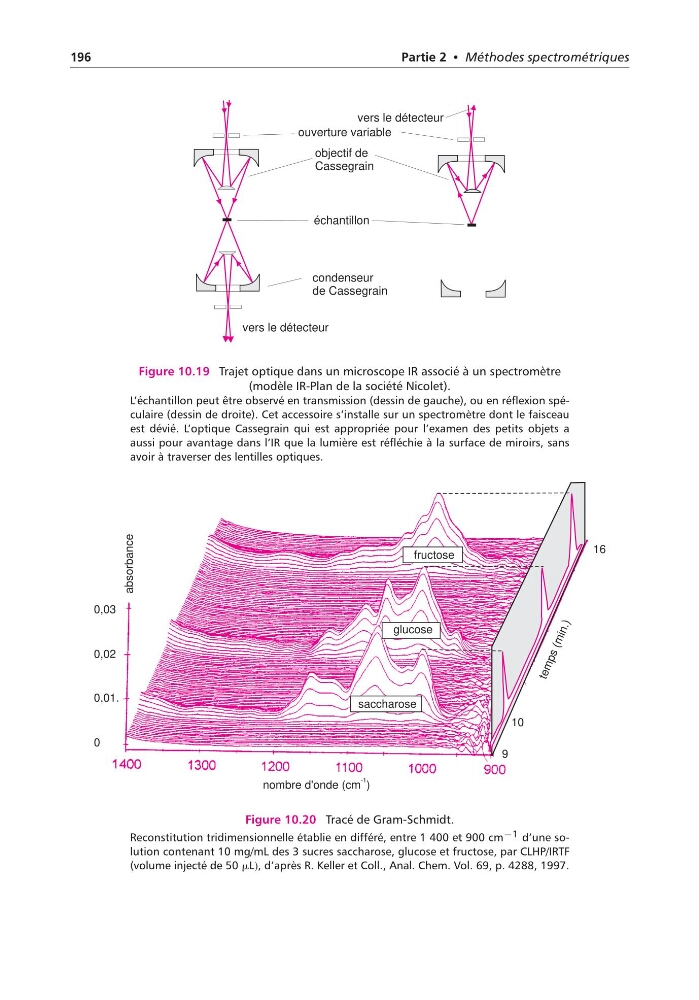

Figure 10.19 Trajet optique dans un microscope IR associé à un spectromètre
(modèle IR-Plan de la société Nicolet).
L’échantillon peut être observé en transmission (dessin de gauche), ou en réflexion spéculaire (dessin de droite). Cet accessoire s’installe sur un spectromètre dont le faisceau
est dévié. L’optique Cassegrain qui est appropriée pour l’examen des petits objets a
aussi pour avantage dans l’IR que la lumière est réfléchie à la surface de miroirs, sans
avoir à traverser des lentilles optiques.
nombre d'onde (cm )
-1
te m p s ( m in .)
glucose
saccharose
fructose
9
10
16
absorbance
0,01.
0,02
0
0,03
Figure 10.20 Tracé de Gram-Schmidt.
Reconstitution tridimensionnelle établie en différé, entre 1 400 et 900 cm −1 d’une solution contenant 10 mg/mL des 3 sucres saccharose, glucose et fructose, par CLHP/IRTF
(volume injecté de 50 mL), d’après R. Keller et Coll., Anal. Chem. Vol. 69, p. 4288, 1997.
