180
Partie 2 • Méthodes spectrométriques
R(3) R(2) R(1) R(0) (Q) P(1) P(2) P(3) P(4)
0
1
2
3
V = 1
0
1
2
3
V = 0
J
J
4
4
branche R
branche P
(Q)
E
Abs.
transmittance
nombre d'onde
spectre du monoxyde de carbone (CO)
2200
0
100
2150
2100
2050 cm
-1
b
c
a

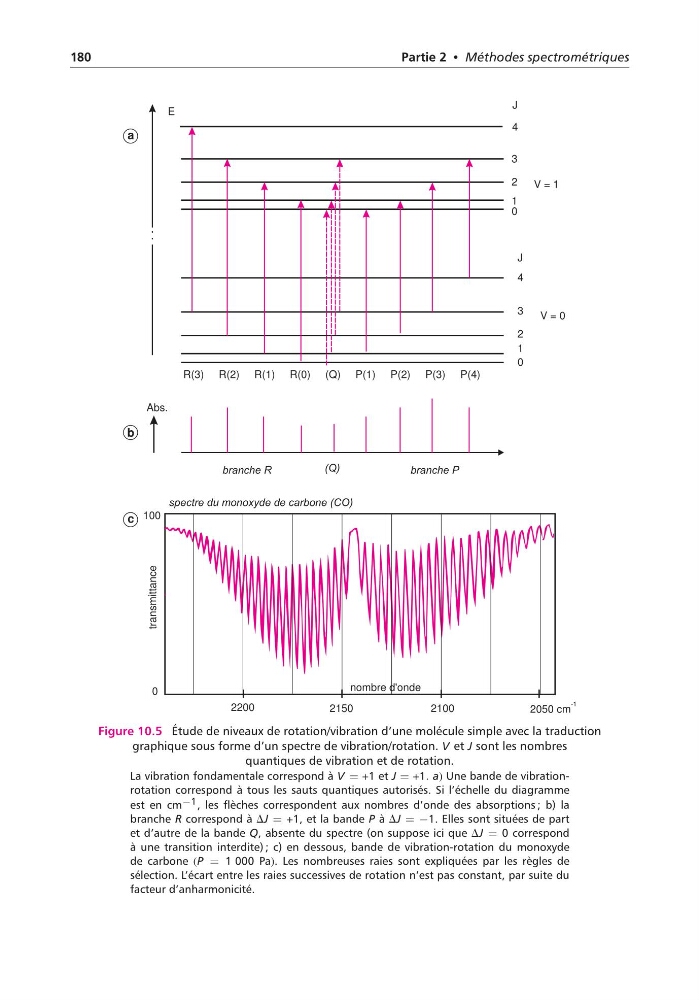

Figure 10.5 Étude de niveaux de rotation/vibration d’une molécule simple avec la traduction
graphique sous forme d’un spectre de vibration/rotation. V et J sont les nombres
quantiques de vibration et de rotation.
La vibration fondamentale correspond à V = +1 et J = +1. a) Une bande de vibrationrotation correspond à tous les sauts quantiques autorisés. Si l’échelle du diagramme
est en cm −1 , les flèches correspondent aux nombres d’onde des absorptions ; b) la
branche R correspond à DJ = +1, et la bande P à DJ = −1. Elles sont situées de part
et d’autre de la bande Q, absente du spectre (on suppose ici que DJ = 0 correspond
à une transition interdite) ; c) en dessous, bande de vibration-rotation du monoxyde
de carbone (P = 1 000 Pa). Les nombreuses raies sont expliquées par les règles de
sélection. L’écart entre les raies successives de rotation n’est pas constant, par suite du
facteur d’anharmonicité.
