156
Partie 2 • Méthodes spectrométriques
l’énergie qui vient frapper à chaque instant le détecteur, ce qui se répercute sur l’intensité du
signal, et finalement sur le tracé du spectre. Ex : en passant d’une largeur de fente de 0,1 nm
à 3 nm, le maximum d’absorption à 536,47 nm passe à 537,50 nm.
réseau
cuve échantillon
ou cellule à circulation
volet mobile
lentilles
achromatiques
lampe source
500 nm
190 nm
barrette
de diodes
25 mm

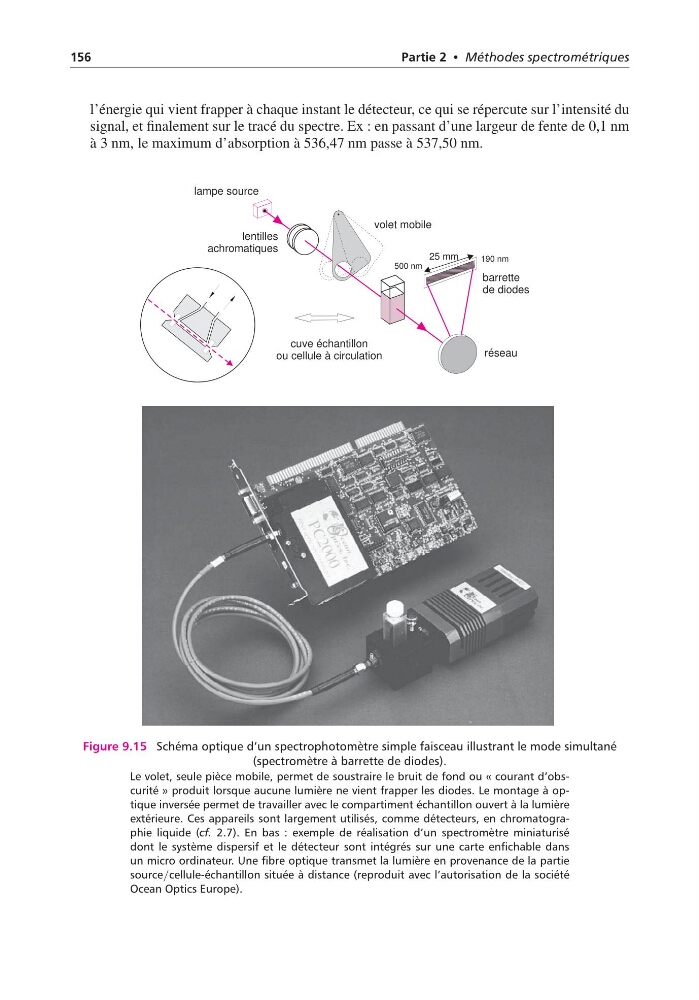

Figure 9.15 Schéma optique d’un spectrophotomètre simple faisceau illustrant le mode simultané
(spectromètre à barrette de diodes).
Le volet, seule pièce mobile, permet de soustraire le bruit de fond ou « courant d’obscurité » produit lorsque aucune lumière ne vient frapper les diodes. Le montage à optique inversée permet de travailler avec le compartiment échantillon ouvert à la lumière
extérieure. Ces appareils sont largement utilisés, comme détecteurs, en chromatographie liquide (cf. 2.7). En bas : exemple de réalisation d’un spectromètre miniaturisé
dont le système dispersif et le détecteur sont intégrés sur une carte enfichable dans
un micro ordinateur. Une fibre optique transmet la lumière en provenance de la partie
source/cellule-échantillon située à distance (reproduit avec l’autorisation de la société
Ocean Optics Europe).
