5 • Chromatographie planaire
107
EXERCICES
Solutions en fin d’ouvrage
Exercice 5.1
Un mélange de deux composés A et B conduit après migration à deux taches aux caractéristiques suivantes (distance de migration x et diamètre du spot w) :
− x A = 27 mm
w A = 2 mm
− x B = 33 mm
w B = 2,5 mm
La migration du front de solvant dans cette expérience est de 60 mm.
a) Calculer R f , N et H pour chacun des composés.
b) Calculer le facteur de résolution entre les deux composés A et B.
c) Établir la relation entre le facteur de sélectivité et le R f des deux composés. Calculer sa
valeur numérique.
Exercice 5.2

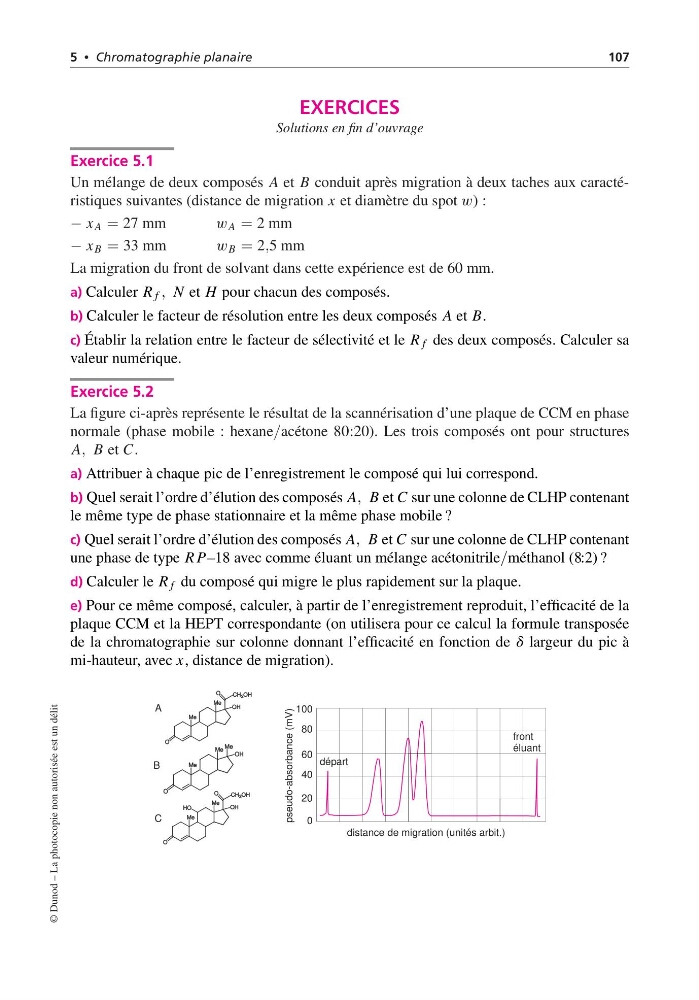

La figure ci-après représente le résultat de la scannérisation d’une plaque de CCM en phase
normale (phase mobile : hexane/acétone 80:20). Les trois composés ont pour structures
A, B et C.
a) Attribuer à chaque pic de l’enregistrement le composé qui lui correspond.
b) Quel serait l’ordre d’élution des composés A, B et C sur une colonne de CLHP contenant
le même type de phase stationnaire et la même phase mobile ?
c) Quel serait l’ordre d’élution des composés A, B et C sur une colonne de CLHP contenant
une phase de type R P–18 avec comme éluant un mélange acétonitrile/méthanol (8:2) ?
d) Calculer le R f du composé qui migre le plus rapidement sur la plaque.
e) Pour ce même composé, calculer, à partir de l’enregistrement reproduit, l’efficacité de la
plaque CCM et la HEPT correspondante (on utilisera pour ce calcul la formule transposée
de la chromatographie sur colonne donnant l’efficacité en fonction de d largeur du pic à
mi-hauteur, avec x, distance de migration).
Me
Me
Me OH
O
Me
Me
OH
O
O
CH2OH
Me
Me
OH
O
O
CH2OH
HO
A
B
C
pseudo-absorbance (mV)
distance de migration (unités arbit.)
front
éluant
départ
20
40
0
60
80
100
