Les cristaux
I Généralités
Cristal : assemblage régulier d’une ou plusieurs espèces chimiques identiques
(atomes ; ions ; molécules).
Maille : volume de cristal, qui, lorsqu’il est répété dans les trois dimensions de
l’espace, permet d’obtenir le cristal tout entier.

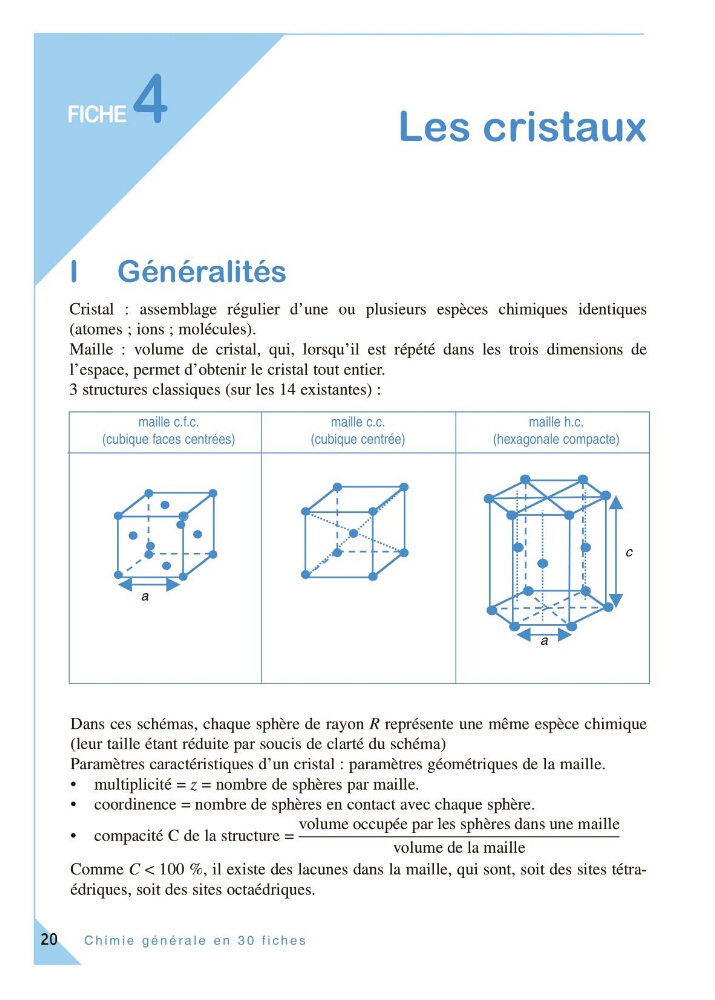

3 structures classiques (sur les 14 existantes) :
FICHE 4
maille c.f.c.
maille c.c.
maille h.c.
(cubique faces centrées)
(cubique centrée)
(hexagonale compacte)
Dans ces schémas, chaque sphère de rayon R représente une même espèce chimique
(leur taille étant réduite par soucis de clarté du schéma)
Paramètres caractéristiques d’un cristal : paramètres géométriques de la maille.
• multiplicité = z = nombre de sphères par maille.
• coordinence = nombre de sphères en contact avec chaque sphère.
• compacité C de la structure =
volume occupée par les sphères dans une maille
volume de la maille
Comme C < 100 %, il existe des lacunes dans la maille, qui sont, soit des sites tétraédriques, soit des sites octaédriques.
