Chapitre 10 • Élaboration d’un schéma conceptuel

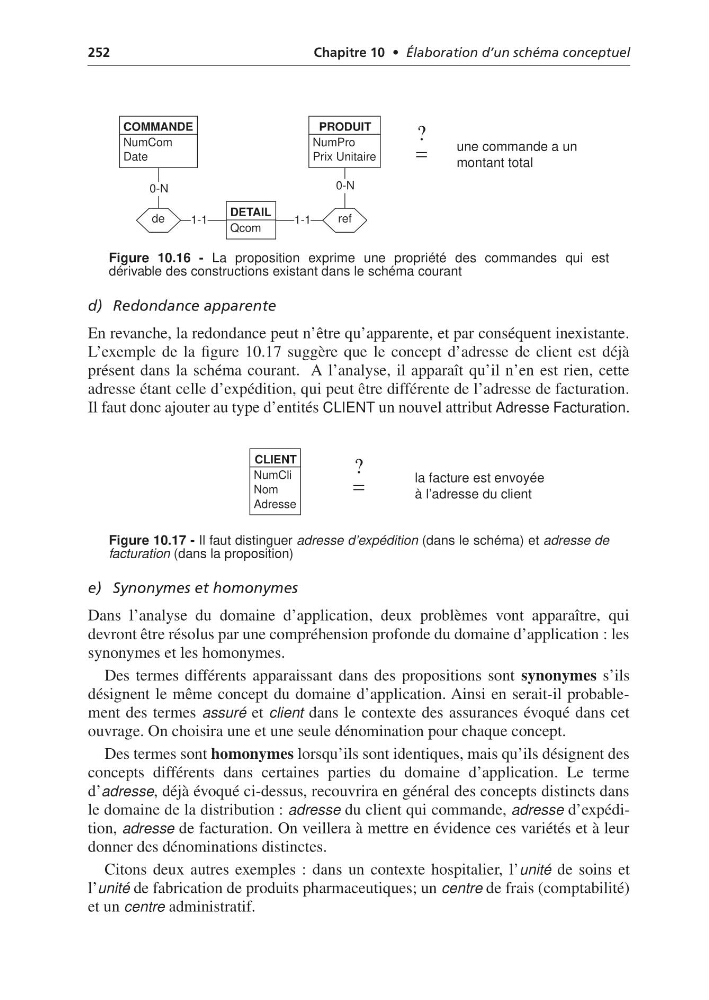

Figure 10.16 - La proposition exprime une propriété des commandes qui est
dérivable des constructions existant dans le schéma courant
d) Redondance apparente
En revanche, la redondance peut n’être qu’apparente, et par conséquent inexistante.
L’exemple de la figure 10.17 suggère que le concept d’adresse de client est déjà
présent dans la schéma courant. A l’analyse, il apparaît qu’il n’en est rien, cette
adresse étant celle d’expédition, qui peut être différente de l’adresse de facturation.
Il faut donc ajouter au type d’entités CLIENT un nouvel attribut Adresse Facturation.
Figure 10.17 - Il faut distinguer adresse d’expédition (dans le schéma) et adresse de
facturation (dans la proposition)
e) Synonymes et homonymes
Dans l’analyse du domaine d’application, deux problèmes vont apparaître, qui
devront être résolus par une compréhension profonde du domaine d’application : les
synonymes et les homonymes.
Des termes différents apparaissant dans des propositions sont synonymes s’ils
désignent le même concept du domaine d’application. Ainsi en serait-il probablement des termes assuré et client dans le contexte des assurances évoqué dans cet
ouvrage. On choisira une et une seule dénomination pour chaque concept.
Des termes sont homonymes lorsqu’ils sont identiques, mais qu’ils désignent des
concepts différents dans certaines parties du domaine d’application. Le terme
d’adresse, déjà évoqué ci-dessus, recouvrira en général des concepts distincts dans
le domaine de la distribution : adresse du client qui commande, adresse d’expédition, adresse de facturation. On veillera à mettre en évidence ces variétés et à leur
donner des dénominations distinctes.
Citons deux autres exemples : dans un contexte hospitalier, l’unité de soins et
l’unité de fabrication de produits pharmaceutiques; un centre de frais (comptabilité)
et un centre administratif.
?
=
?
=
1-1
0-N
ref
1-1
0-N
de
PRODUIT
NumPro
Prix Unitaire
DETAIL
Qcom
COMMANDE
NumCom
Date
une commande a un
montant total
CLIENT
NumCli
Nom
Adresse
la facture est envoyée
à l’adresse du client
Chapitre 10 • Élaboration d’un schéma conceptuel
Figure 10.16 - La proposition exprime une propriété des commandes qui est
dérivable des constructions existant dans le schéma courant
d) Redondance apparente
En revanche, la redondance peut n’être qu’apparente, et par conséquent inexistante.
L’exemple de la figure 10.17 suggère que le concept d’adresse de client est déjà
présent dans la schéma courant. A l’analyse, il apparaît qu’il n’en est rien, cette
adresse étant celle d’expédition, qui peut être différente de l’adresse de facturation.
Il faut donc ajouter au type d’entités CLIENT un nouvel attribut Adresse Facturation.
Figure 10.17 - Il faut distinguer adresse d’expédition (dans le schéma) et adresse de
facturation (dans la proposition)
e) Synonymes et homonymes
Dans l’analyse du domaine d’application, deux problèmes vont apparaître, qui
devront être résolus par une compréhension profonde du domaine d’application : les
synonymes et les homonymes.
Des termes différents apparaissant dans des propositions sont synonymes s’ils
désignent le même concept du domaine d’application. Ainsi en serait-il probablement des termes assuré et client dans le contexte des assurances évoqué dans cet
ouvrage. On choisira une et une seule dénomination pour chaque concept.
Des termes sont homonymes lorsqu’ils sont identiques, mais qu’ils désignent des
concepts différents dans certaines parties du domaine d’application. Le terme
d’adresse, déjà évoqué ci-dessus, recouvrira en général des concepts distincts dans
le domaine de la distribution : adresse du client qui commande, adresse d’expédition, adresse de facturation. On veillera à mettre en évidence ces variétés et à leur
donner des dénominations distinctes.
Citons deux autres exemples : dans un contexte hospitalier, l’unité de soins et
l’unité de fabrication de produits pharmaceutiques; un centre de frais (comptabilité)
et un centre administratif.
?
=
?
=
