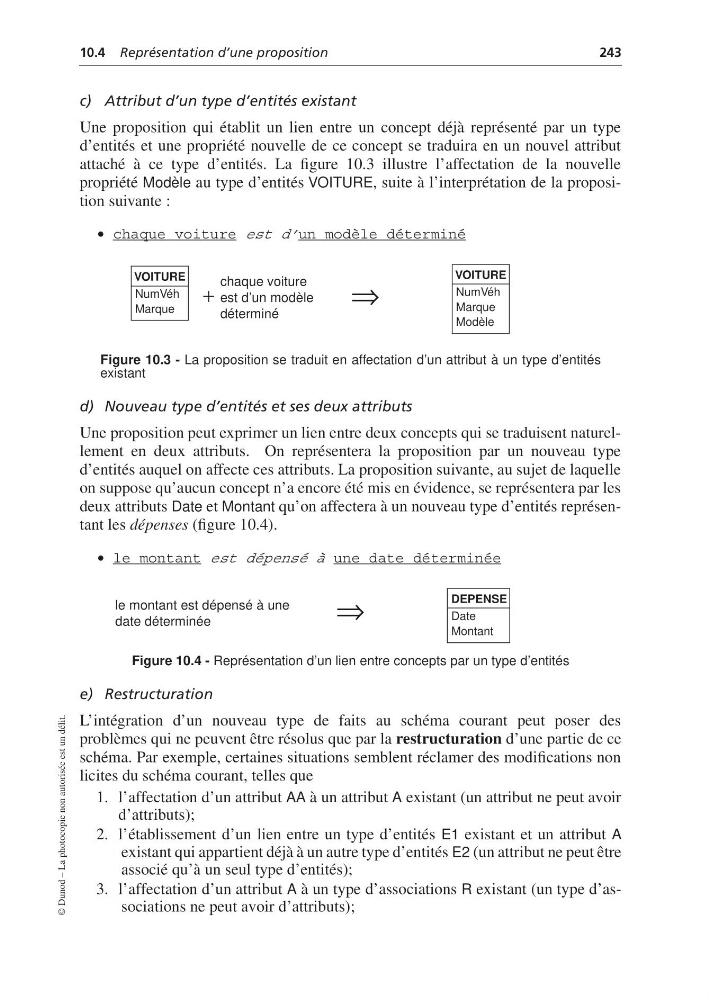

10.4 Représentation d’une proposition
243
© Dunod – La photocopie non autorisée est un délit.
c) Attribut d’un type d’entités existant
Une proposition qui établit un lien entre un concept déjà représenté par un type
d’entités et une propriété nouvelle de ce concept se traduira en un nouvel attribut
attaché à ce type d’entités. La figure 10.3 illustre l’affectation de la nouvelle
propriété Modèle au type d’entités VOITURE, suite à l’interprétation de la proposition suivante :
• chaque voiture est d’un modèle déterminé
Figure 10.3 - La proposition se traduit en affectation d’un attribut à un type d’entités
existant
d) Nouveau type d’entités et ses deux attributs
Une proposition peut exprimer un lien entre deux concepts qui se traduisent naturellement en deux attributs. On représentera la proposition par un nouveau type
d’entités auquel on affecte ces attributs. La proposition suivante, au sujet de laquelle
on suppose qu’aucun concept n’a encore été mis en évidence, se représentera par les
deux attributs Date et Montant qu’on affectera à un nouveau type d’entités représentant les dépenses (figure 10.4).
• le montant est dépensé à une date déterminée
Figure 10.4 - Représentation d’un lien entre concepts par un type d’entités
e) Restructuration
L’intégration d’un nouveau type de faits au schéma courant peut poser des
problèmes qui ne peuvent être résolus que par la restructuration d’une partie de ce
schéma. Par exemple, certaines situations semblent réclamer des modifications non
licites du schéma courant, telles que
1. l’affectation d’un attribut AA à un attribut A existant (un attribut ne peut avoir
d’attributs);
2. l’établissement d’un lien entre un type d’entités E1 existant et un attribut A
existant qui appartient déjà à un autre type d’entités E2 (un attribut ne peut être
associé qu’à un seul type d’entités);
3. l’affectation d’un attribut A à un type d’associations R existant (un type d’associations ne peut avoir d’attributs);
⇒
⇒
+
chaque voiture
est d’un modèle
déterminé
VOITURE
NumVéh
Marque
VOITURE
NumVéh
Marque
Modèle
le montant est dépensé à une
date déterminée
DEPENSE
Date
Montant
