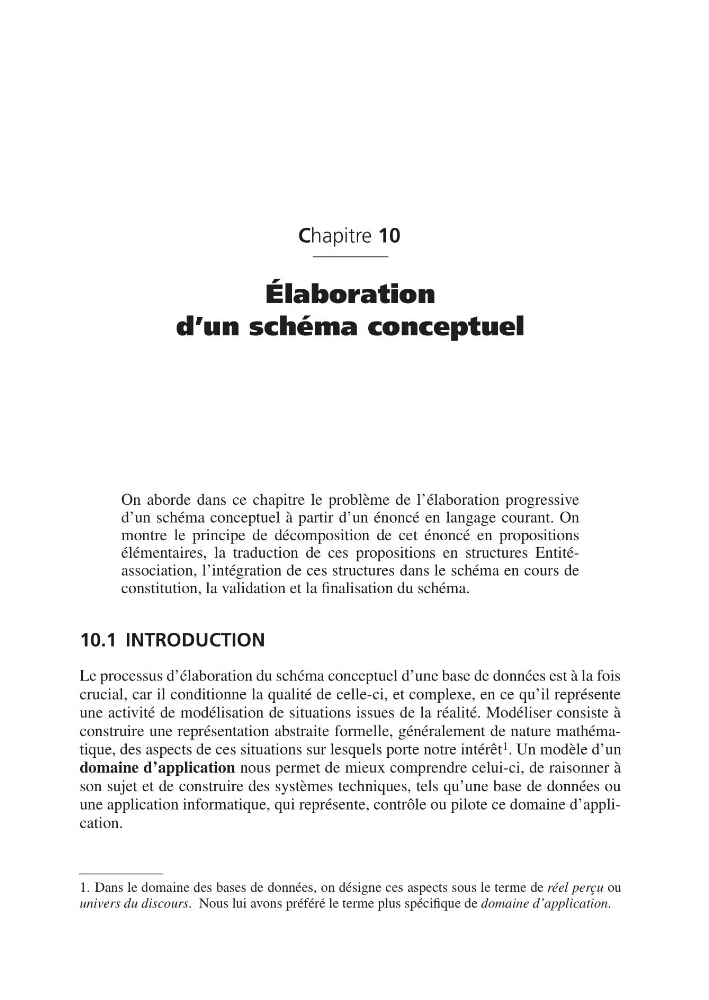

C hapitre 10
1 0
Élaboration
d’un schéma conceptuel
On aborde dans ce chapitre le problème de l’élaboration progressive
d’un schéma conceptuel à partir d’un énoncé en langage courant. On
montre le principe de décomposition de cet énoncé en propositions
élémentaires, la traduction de ces propositions en structures Entitéassociation, l’intégration de ces structures dans le schéma en cours de
constitution, la validation et la finalisation du schéma.
10.1 INTRODUCTION
Le processus d’élaboration du schéma conceptuel d’une base de données est à la fois
crucial, car il conditionne la qualité de celle-ci, et complexe, en ce qu’il représente
une activité de modélisation de situations issues de la réalité. Modéliser consiste à
construire une représentation abstraite formelle, généralement de nature mathématique, des aspects de ces situations sur lesquels porte notre intérêt 1 . Un modèle d’un
domaine d’application nous permet de mieux comprendre celui-ci, de raisonner à
son sujet et de construire des systèmes techniques, tels qu’une base de données ou
une application informatique, qui représente, contrôle ou pilote ce domaine d’application.
1. Dans le domaine des bases de données, on désigne ces aspects sous le terme de réel perçu ou
univers du discours . Nous lui avons préféré le terme plus spécifique de domaine d’application .
