9.10 ... et UML ?
231
© Dunod – La photocopie non autorisée est un délit.
Cette variante ne reprendrait pas les constructions suivantes, mal définies et/ou
inutiles car exprimables plus simplement.
• Les associations N-aires.
• Les associations qualifiées.
• Les associations d’agrégation.
• Les classes-associations.
Le schéma de la figure 9.32 pourrait alors s’exprimer en UML sans perte d’information sous la forme du schéma 9.33.

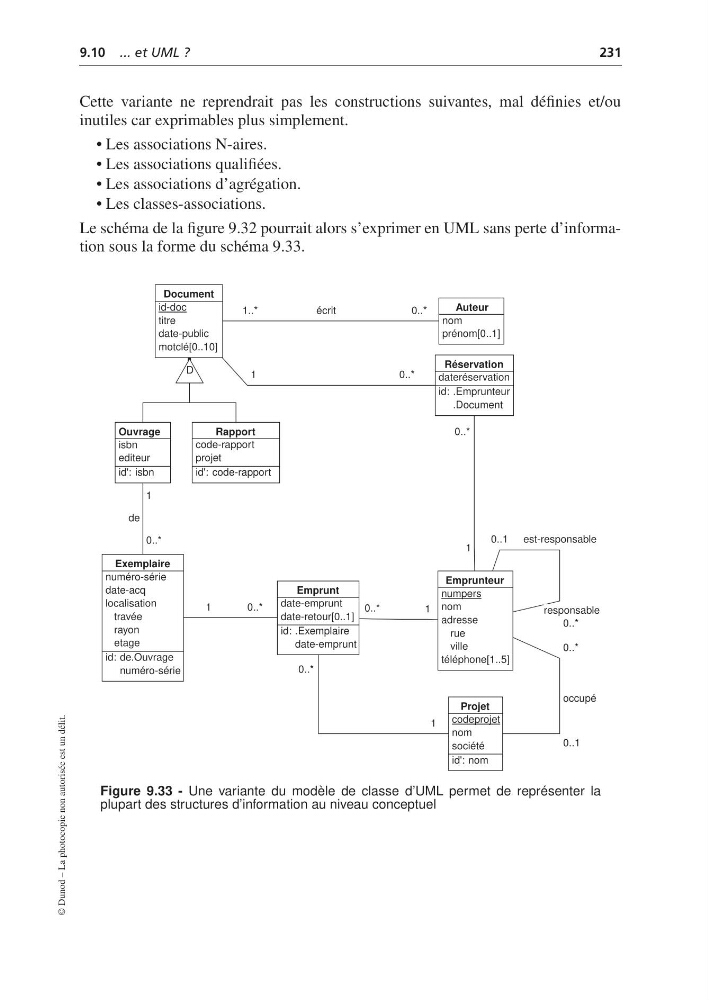

Figure 9.33 - Une variante du modèle de classe d’UML permet de représenter la
plupart des structures d’information au niveau conceptuel
0..*
1..*
écrit
0..*
1
0..*
1
0..*
responsable
0..1 est-responsable
0..*
0..1
occupé
0..*
1
0..*
1
0..*
1
1
0..*
de
D
Réservation
dateréservation
id: .Emprunteur
.Document
Rapport
code-rapport
projet
id': code-rapport
Projet
codeprojet
nom
société
id': nom
Ouvrage
isbn
editeur
id': isbn
Exemplaire
numéro-série
date-acq
localisation
travée
rayon
etage
id: de.Ouvrage
numéro-série
Emprunteur
numpers
nom
adresse
rue
ville
téléphone[1..5]
Emprunt
date-emprunt
date-retour[0..1]
id: .Exemplaire
date-emprunt
Document
id-doc
titre
date-public
motclé[0..10]
Auteur
nom
prénom[0..1]
