C
CH HA AP PI IT TR RE E I
II I
E
Et tu ud de e t
te ec ch hn ni iq qu ue e
45

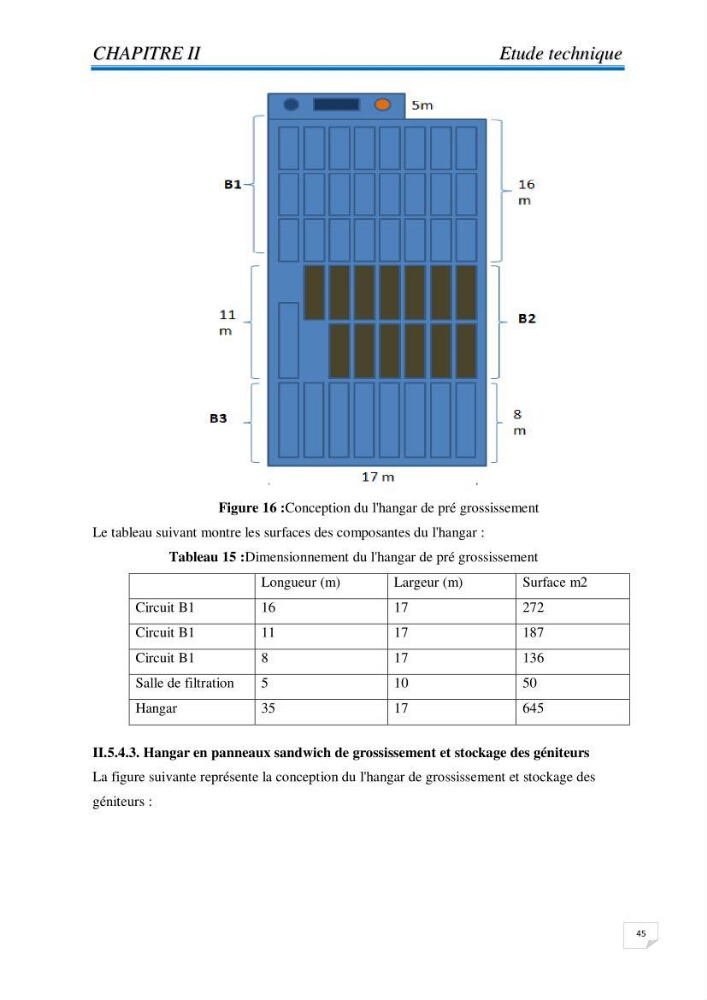

Figure 16 :Conception du l'hangar de pré grossissement
Le tableau suivant montre les surfaces des composantes du l'hangar :
Tableau 15 :Dimensionnement du l'hangar de pré grossissement
Longueur (m)
Largeur (m)
Surface m2
Circuit B1
16
17
272
Circuit B1
11
17
187
Circuit B1
8
17
136
Salle de filtration
5
10
50
Hangar
35
17
645
II.5.4.3. Hangar en panneaux sandwich de grossissement et stockage des géniteurs
La figure suivante représente la conception du l'hangar de grossissement et stockage des
géniteurs :
