Chapitre II
Etude technique
70

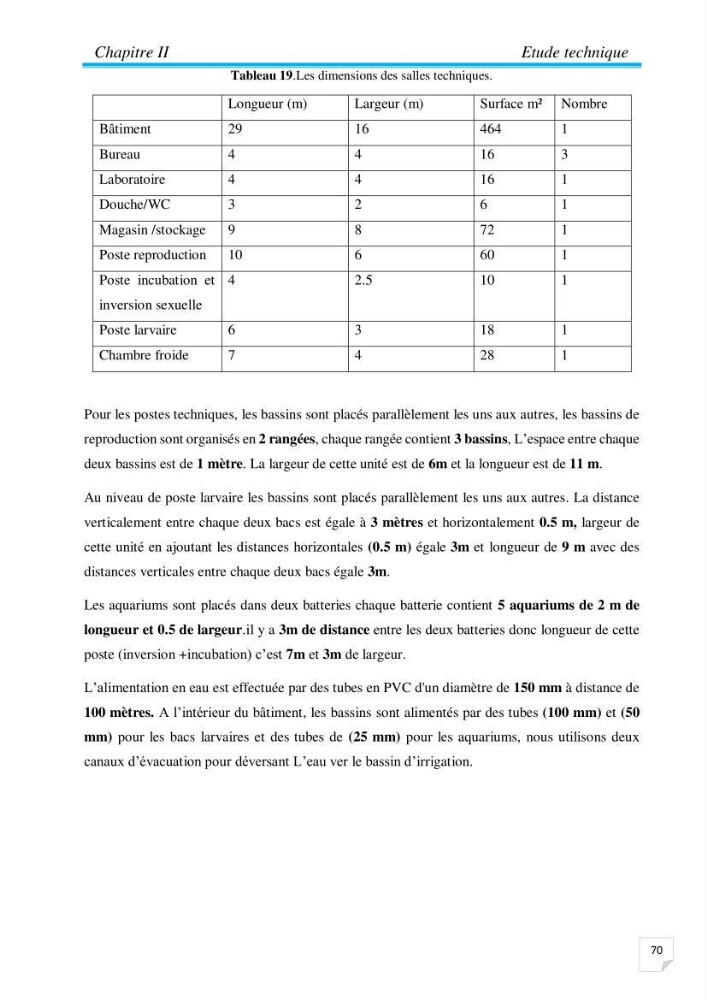

Tableau 19.Les dimensions des salles techniques.
Longueur (m)
Largeur (m)
Surface m² Nombre
Bâtiment
29
16
464
1
Bureau
4
4
16
3
Laboratoire
4
4
16
1
Douche/WC
3
2
6
1
Magasin /stockage
9
8
72
1
Poste reproduction
10
6
60
1
Poste incubation et
inversion sexuelle
4
2.5
10
1
Poste larvaire
6
3
18
1
Chambre froide
7
4
28
1
Pour les postes techniques, les bassins sont placés parallèlement les uns aux autres, les bassins de
reproduction sont organisés en 2 rangées, chaque rangée contient 3 bassins, L’espace entre chaque
deux bassins est de 1 mètre. La largeur de cette unité est de 6m et la longueur est de 11 m.
Au niveau de poste larvaire les bassins sont placés parallèlement les uns aux autres. La distance
verticalement entre chaque deux bacs est égale à 3 mètres et horizontalement 0.5 m, largeur de
cette unité en ajoutant les distances horizontales (0.5 m) égale 3m et longueur de 9 m avec des
distances verticales entre chaque deux bacs égale 3m.
Les aquariums sont placés dans deux batteries chaque batterie contient 5 aquariums de 2 m de
longueur et 0.5 de largeur.il y a 3m de distance entre les deux batteries donc longueur de cette
poste (inversion +incubation) c’est 7m et 3m de largeur.
L’alimentation en eau est effectuée par des tubes en PVC d'un diamètre de 150 mm à distance de
100 mètres. A l’intérieur du bâtiment, les bassins sont alimentés par des tubes (100 mm) et (50
mm) pour les bacs larvaires et des tubes de (25 mm) pour les aquariums, nous utilisons deux
canaux d’évacuation pour déversant L’eau ver le bassin d’irrigation.
