Chapitre II
Etude technique
69
A l’intérieur de l’écloserie et l’unité de grossissement, le canal principal se ramifie en tubes de
petits diamètres (100, 50 et 25 mm) pour alimenter les bassins et les aquariums.
Tous les bassins sont vidés dans un système d'égouts dans un canal principal pour l'évacuation en
direction du bassin qui recueille l'eau pour irriguer les palmiers de l'oasis (Figure 19).
Alimentation en eau
Alimentation en eau (réserve)
Evacuation
3.10.2 Conception du bâtiment de l’écloserie
Le module administratif est séparé du module technique par un couloir pour répondre aux
exigences d’hygiène par rapport à la sécurité du cheptel et éviter le stress des poissons au niveau
de chaque poste technique.
Nous avons stratégiquement positionné le laboratoire devant l’entrée intérieur du module
technique pour faciliter les échanges entre ces deux espaces techniques et scientifiques.
Le bâtiment de l’écloserie a été dimensionné en faisant la somme brute des surfaces de tous les
postes de travail. A ce calcul, nous avons estimé les espacements entre les différents postes de
travails (Figure 20).
Nous avons ainsi obtenu un bâtiment de 29 m de long sur 16 m de large. Les dimensions de chaque
poste de travail sont consignées dans le tableau N°11.
Bâtiment
(464 m²)
Reproduction
Elevage
larvaire
inversion
Hangar
(4500 m²)
Grossissement et
pré
grossissement en
système bio floc
Ne besoin pas de
système de
filtration
Le biofloc ne
nécessite donc
peu ou pas de
renouvellement de
l’eau
Évacuation principale
Bassin
D’arrosage
(150 m3)
Irrigation des
palmiers
Bassin de réserve
(150 m3) nourrit le
système avec une
quantité d'eau
suffisante
Station
de
Pompage
Deux
pompes
Forage
100
mètres
profonde
ur

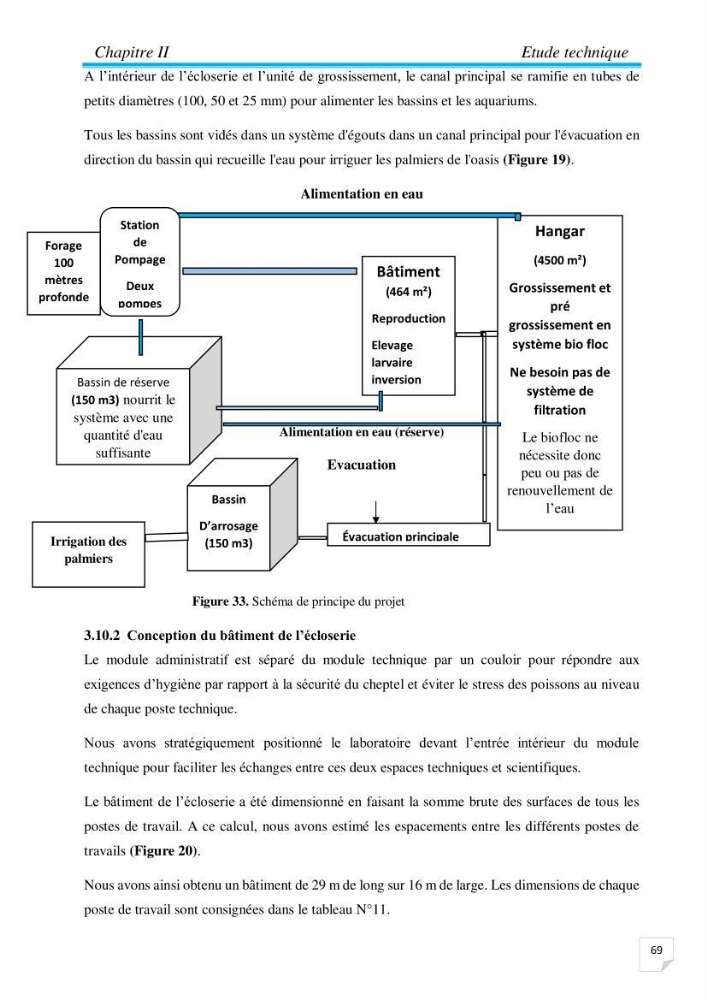

Figure 33. Schéma de principe du projet
