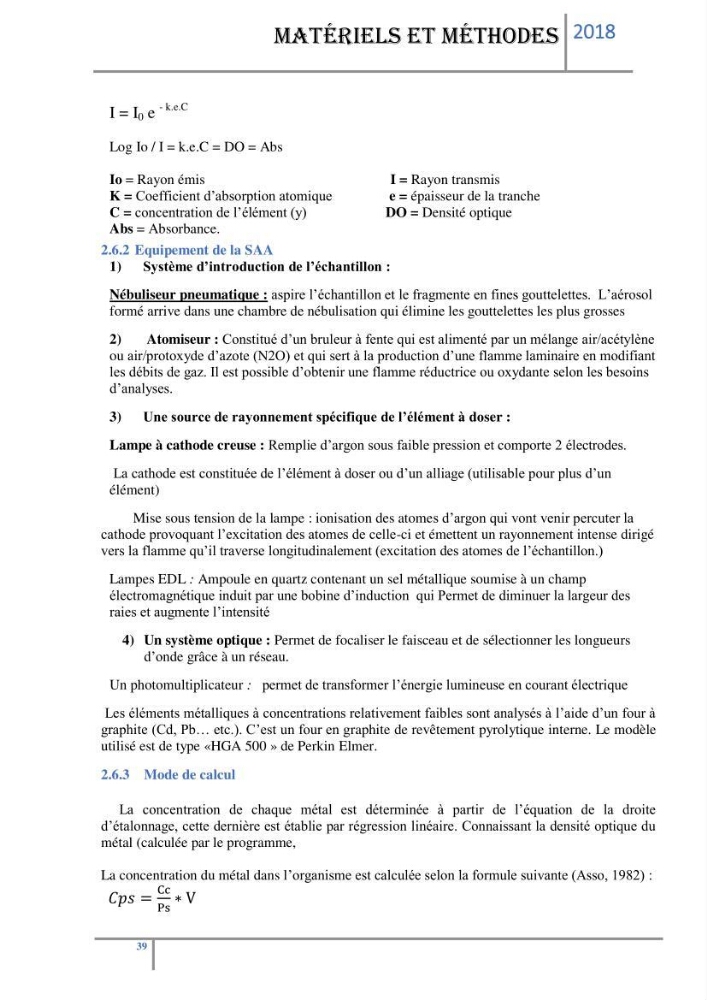

Matériels et méthodes 2018
39
I = I 0 e
- k.e.C
Log Io / I = k.e.C = DO = Abs
Io = Rayon émis
I = Rayon transmis
K = Coefficient d’absorption atomique
e = épaisseur de la tranche
C = concentration de l’élément (y)
DO = Densité optique
Abs = Absorbance.
2.6.2 Equipement de la SAA
1)
Système d’introduction de l’échantillon :
Nébuliseur pneumatique : aspire l’échantillon et le fragmente en fines gouttelettes. L’aérosol
formé arrive dans une chambre de nébulisation qui élimine les gouttelettes les plus grosses
2)
Atomiseur : Constitué d’un bruleur à fente qui est alimenté par un mélange air/acétylène
ou air/protoxyde d’azote (N2O) et qui sert à la production d’une flamme laminaire en modifiant
les débits de gaz. Il est possible d’obtenir une flamme réductrice ou oxydante selon les besoins
d’analyses.
3)
Une source de rayonnement spécifique de l’élément à doser :
Lampe à cathode creuse : Remplie d’argon sous faible pression et comporte 2 électrodes.
La cathode est constituée de l’élément à doser ou d’un alliage (utilisable pour plus d’un
élément)
Mise sous tension de la lampe : ionisation des atomes d’argon qui vont venir percuter la
cathode provoquant l’excitation des atomes de celle-ci et émettent un rayonnement intense dirigé
vers la flamme qu’il traverse longitudinalement (excitation des atomes de l’échantillon.)
Lampes EDL : Ampoule en quartz contenant un sel métallique soumise à un champ
électromagnétique induit par une bobine d’induction qui Permet de diminuer la largeur des
raies et augmente l’intensité
4) Un système optique : Permet de focaliser le faisceau et de sélectionner les longueurs
d’onde grâce à un réseau.
Un photomultiplicateur : permet de transformer l’énergie lumineuse en courant électrique
Les éléments métalliques à concentrations relativement faibles sont analysés à l’aide d’un four à
graphite (Cd, Pb… etc.). C’est un four en graphite de revêtement pyrolytique interne. Le modèle
utilisé est de type «HGA 500 » de Perkin Elmer.
2.6.3 Mode de calcul
La concentration de chaque métal est déterminée à partir de l’équation de la droite
d’étalonnage, cette dernière est établie par régression linéaire. Connaissant la densité optique du
métal (calculée par le programme,
La concentration du métal dans l’organisme est calculée selon la formule suivante (Asso, 1982) :
í µí°¶í µí±í µí± =
Cc
Ps
∗ V
