CHAPITRE 4 : RESULTAT ET DISCUSSION
85

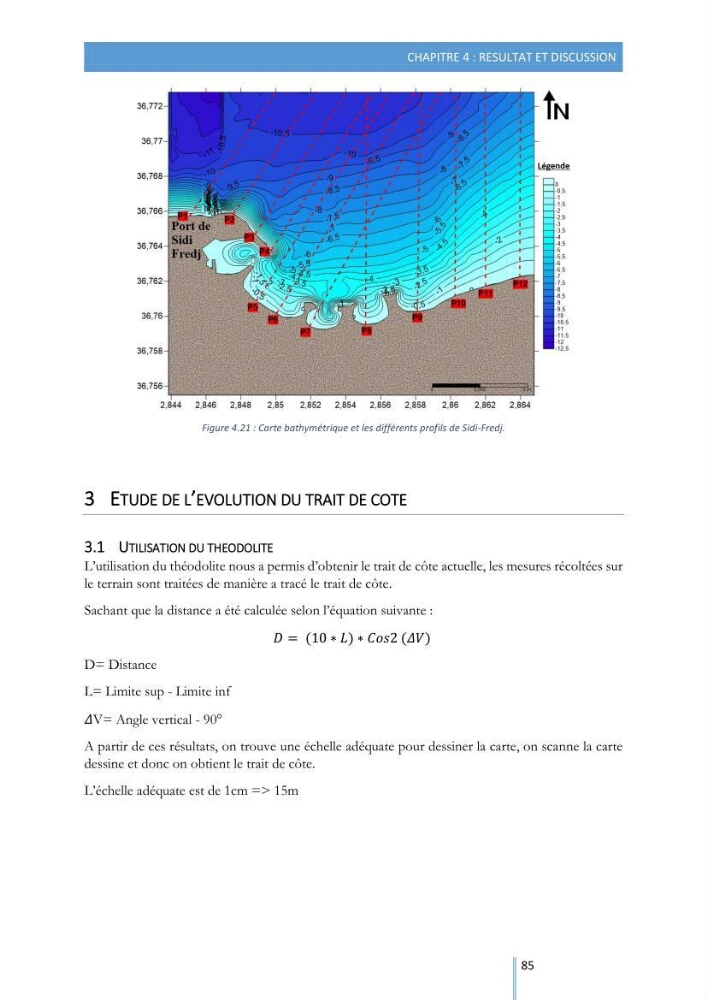

Figure 4.21 : Carte bathymétrique et les différents profils de Sidi-Fredj.
3 ETUDE DE L’EVOLUTION DU TRAIT DE COTE
3.1 UTILISATION DU THEODOLITE
L’utilisation du théodolite nous a permis d’obtenir le trait de côte actuelle, les mesures récoltées sur
le terrain sont traitées de manière a tracé le trait de côte.
Sachant que la distance a été calculée selon l’équation suivante :
í µí°· = (10 ∗ í µí°¿) ∗ í µí°¶í µí±í µí± 2 (í µí»¥í µí±)
D= Distance
L= Limite sup - Limite inf
í µí»¥V= Angle vertical - 90°
A partir de ces résultats, on trouve une échelle adéquate pour dessiner la carte, on scanne la carte
dessine et donc on obtient le trait de côte.
L’échelle adéquate est de 1cm => 15m
85
Figure 4.21 : Carte bathymétrique et les différents profils de Sidi-Fredj.
3 ETUDE DE L’EVOLUTION DU TRAIT DE COTE
3.1 UTILISATION DU THEODOLITE
L’utilisation du théodolite nous a permis d’obtenir le trait de côte actuelle, les mesures récoltées sur
le terrain sont traitées de manière a tracé le trait de côte.
Sachant que la distance a été calculée selon l’équation suivante :
í µí°· = (10 ∗ í µí°¿) ∗ í µí°¶í µí±í µí± 2 (í µí»¥í µí±)
D= Distance
L= Limite sup - Limite inf
í µí»¥V= Angle vertical - 90°
A partir de ces résultats, on trouve une échelle adéquate pour dessiner la carte, on scanne la carte
dessine et donc on obtient le trait de côte.
L’échelle adéquate est de 1cm => 15m
