CHAPITRE 4 : RESULTAT ET DISCUSSION
84
2 ETUDE BATHYMETRIQUE
L’étude bathymétrique nous a permis d’obtenir la carte des isobathes de notre zone. À partir de
cette carte on a pu traces les différents profils bathymétrique de la zone d’étude (annexe 2).
Le logiciel surfer 11 nous a permis de mettre en place une grille bathymétrique et de représenter
les différentes valeurs sous formes d’une carte d’isobathe (figure 4.20). Les différents méthodes
énumérées dans le chapitre précèdent nous ont permis d’obtenir la carte bathymétrique
suivante (figure 4.20).

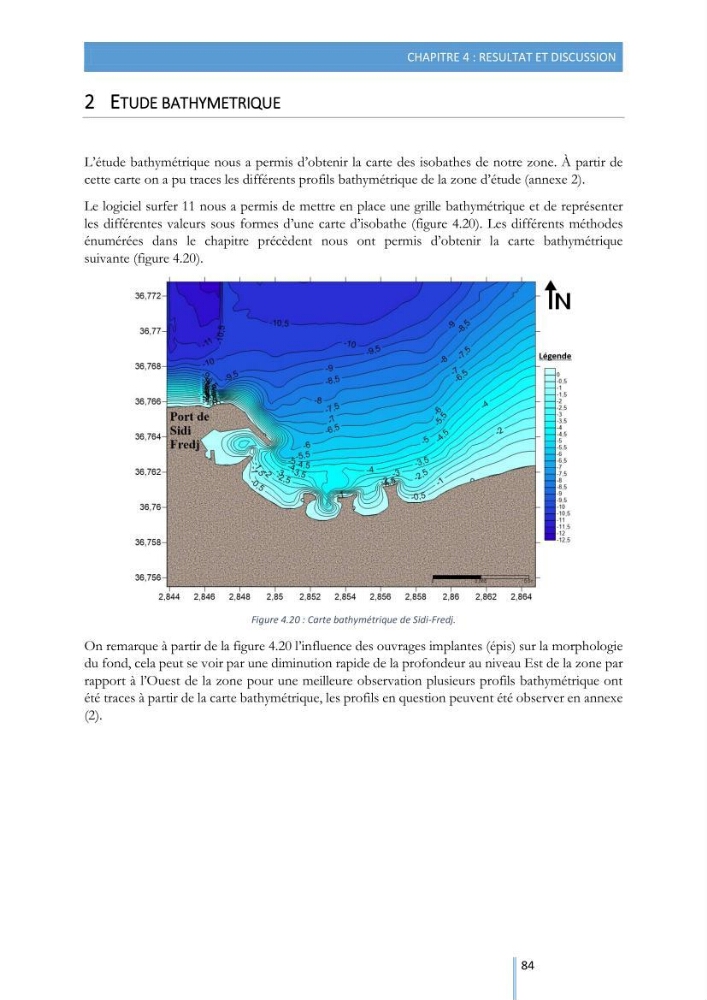

Figure 4.20 : Carte bathymétrique de Sidi-Fredj.
On remarque à partir de la figure 4.20 l’influence des ouvrages implantes (épis) sur la morphologie
du fond, cela peut se voir par une diminution rapide de la profondeur au niveau Est de la zone par
rapport à l’Ouest de la zone pour une meilleure observation plusieurs profils bathymétrique ont
été traces à partir de la carte bathymétrique, les profils en question peuvent été observer en annexe
(2).
84
2 ETUDE BATHYMETRIQUE
L’étude bathymétrique nous a permis d’obtenir la carte des isobathes de notre zone. À partir de
cette carte on a pu traces les différents profils bathymétrique de la zone d’étude (annexe 2).
Le logiciel surfer 11 nous a permis de mettre en place une grille bathymétrique et de représenter
les différentes valeurs sous formes d’une carte d’isobathe (figure 4.20). Les différents méthodes
énumérées dans le chapitre précèdent nous ont permis d’obtenir la carte bathymétrique
suivante (figure 4.20).
Figure 4.20 : Carte bathymétrique de Sidi-Fredj.
On remarque à partir de la figure 4.20 l’influence des ouvrages implantes (épis) sur la morphologie
du fond, cela peut se voir par une diminution rapide de la profondeur au niveau Est de la zone par
rapport à l’Ouest de la zone pour une meilleure observation plusieurs profils bathymétrique ont
été traces à partir de la carte bathymétrique, les profils en question peuvent été observer en annexe
(2).
