CHAPITRE 4 : RESULTAT ET DISCUSSION
81
1.1.2.3 Analyse modale
Le mode représente la dimension la plus significative de la distribution granulométrique donc son
étude est primordiale.

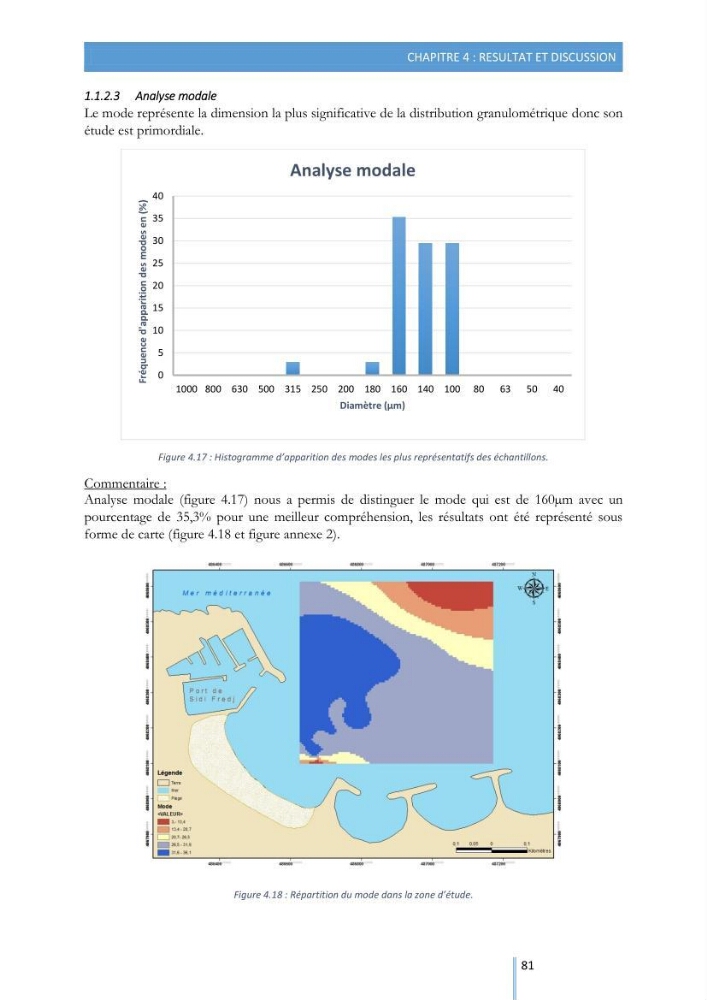

Figure 4.17 : Histogramme d’apparition des modes les plus représentatifs des échantillons.
Commentaire :
Analyse modale (figure 4.17) nous a permis de distinguer le mode qui est de 160µm avec un
pourcentage de 35,3% pour une meilleur compréhension, les résultats ont été représenté sous
forme de carte (figure 4.18 et figure annexe 2).
Figure 4.18 : Répartition du mode dans la zone d’étude.
0
5
10
15
20
25
30
35
40
1000 800 630 500 315 250 200 180 160 140 100 80 63 50 40
Fréquence
d'apparition
des
modes
en
(%)
Diamètre (µm)
Analyse modale
