CHAPITRE 4 : RESULTAT ET DISCUSSION
71
N° de la station de prélèvement
X (métrique)
Y (métrique)
8
486406,087
4068101,921
9
486424,607
4068118,06
10
486405,557
4068068,319
11
486424,343
4068079,96
12
486442,335
4068094,777
1.1.2 Prélèvement en mer « benne preneuse »
Dans ce cas, on un totale de 34 échantillons donc 34 courbe granulométrique (annexe 3) qui vont
nous servir a calculé la valeur de plusieurs paramètres et indices et de les représentés sous forme
de carte ou de graphique.
Ce travail a été divisé de la manière suivante :
 Analyse de la fraction fine
 Analyse de la fraction grossière
 Analyse modale
1.1.2.1 Analyse de la fraction fine
Après l’analyse au laboratoire le pourcentage de la fraction fine de chaque échantillons a été obtenus
et présente sous forme de carte les résultats obtenus sont les suivants :

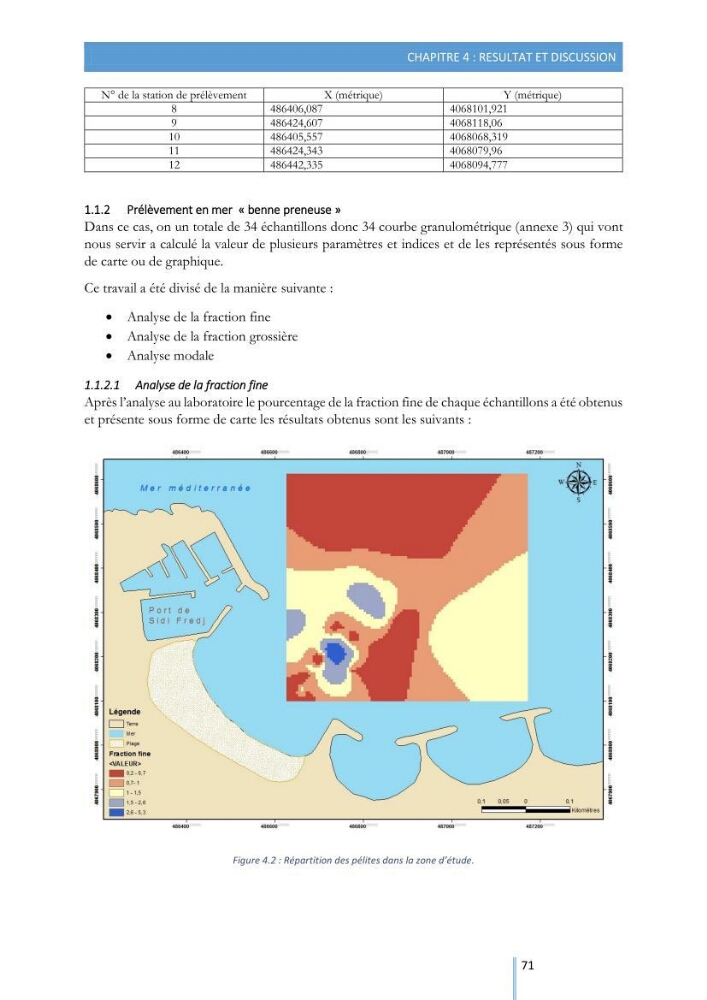

Figure 4.2 : Répartition des pélites dans la zone d’étude.
