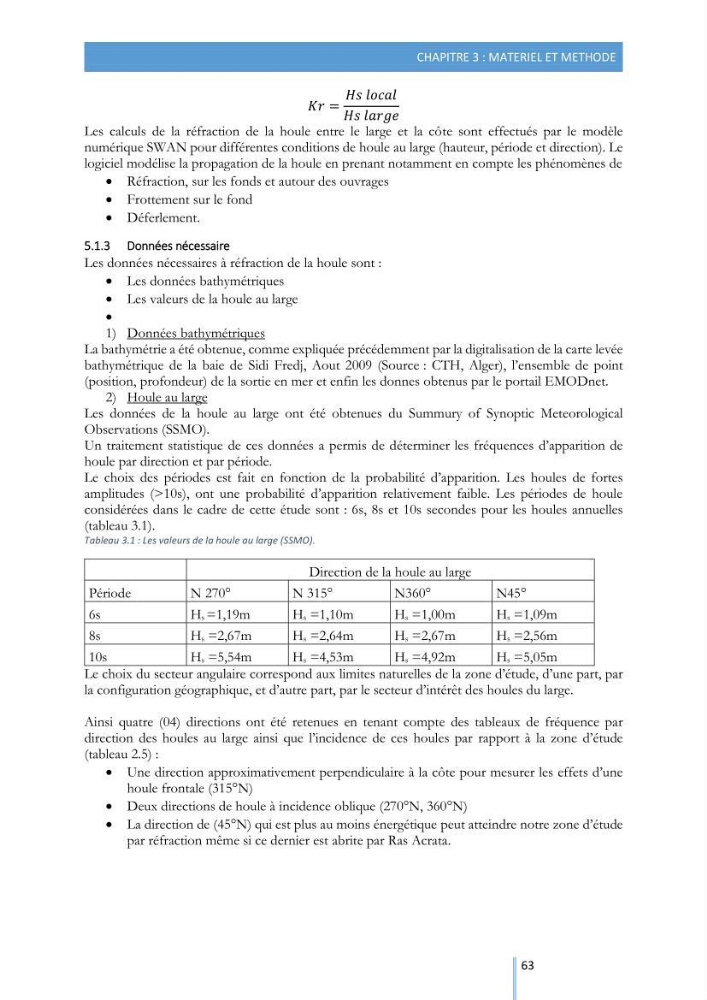

CHAPITRE 3 : MATERIEL ET METHODE
63
𝐾𝑟 =
𝐻𝑠 𝑙𝑜𝑐𝑎𝑙
𝐻𝑠 𝑙𝑎𝑟𝑔𝑒
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique SWAN pour différentes conditions de houle au large (hauteur, période et direction). Le
logiciel modélise la propagation de la houle en prenant notamment en compte les phénomènes de
 Réfraction, sur les fonds et autour des ouvrages
 Frottement sur le fond
 Déferlement.
5.1.3 Données nécessaire
Les données nécessaires à réfraction de la houle sont :
 Les données bathymétriques
 Les valeurs de la houle au large

1) Données bathymétriques
La bathymétrie a été obtenue, comme expliquée précédemment par la digitalisation de la carte levée
bathymétrique de la baie de Sidi Fredj, Aout 2009 (Source : CTH, Alger), l’ensemble de point
(position, profondeur) de la sortie en mer et enfin les donnes obtenus par le portail EMODnet.
2) Houle au large
Les données de la houle au large ont été obtenues du Summury of Synoptic Meteorological
Observations (SSMO).
Un traitement statistique de ces données a permis de déterminer les fréquences d’apparition de
houle par direction et par période.
Le choix des périodes est fait en fonction de la probabilité d’apparition. Les houles de fortes
amplitudes (>10s), ont une probabilité d’apparition relativement faible. Les périodes de houle
considérées dans le cadre de cette étude sont : 6s, 8s et 10s secondes pour les houles annuelles
(tableau 3.1).
Tableau 3.1 : Les valeurs de la houle au large (SSMO).
Direction de la houle au large
Période
N 270°
N 315°
N360°
N45°
6s
Hs =1,19m
Hs =1,10m
Hs =1,00m
Hs =1,09m
8s
Hs =2,67m
Hs =2,64m
Hs =2,67m
Hs =2,56m
10s
Hs =5,54m
Hs =4,53m
Hs =4,92m
Hs =5,05m
Le choix du secteur angulaire correspond aux limites naturelles de la zone d’étude, d’une part, par
la configuration géographique, et d’autre part, par le secteur d’intérêt des houles du large.
Ainsi quatre (04) directions ont été retenues en tenant compte des tableaux de fréquence par
direction des houles au large ainsi que l’incidence de ces houles par rapport à la zone d’étude
(tableau 2.5) :
 Une direction approximativement perpendiculaire à la côte pour mesurer les effets d’une
houle frontale (315°N)
 Deux directions de houle à incidence oblique (270°N, 360°N)
 La direction de (45°N) qui est plus au moins énergétique peut atteindre notre zone d’étude
par réfraction même si ce dernier est abrite par Ras Acrata.
