CHAPITRE 3 : MATERIEL ET METHODE
58
Ajouter 110g de
l’échantillon de sable puis la
remplir avec de l’eau distille
jusqu’au trait de jauge
supérieur en rinçant le
bouchon au-dessus de
l’éprouvette.
Fermer avec le bouchon
puis secouer environ 62
fois.
Laisser la solution décanté
20mn au plus jusqu’à
apparition d’eau
transparente, le sable va se
déposer au fond.
Utiliser une règle pour
mesurer la hauteur h1 et h2.
í µí°¸í µí± =
ℎ2
ℎ1
∗ 100
Avec :
Hauteur h1 : sable propre + floculat
Hauteur h2 : sable propre seulement
ES : équivalent de sable
Les échantillons concernés par cette étude sont ceux du prélèvement sur la plage de Sidi-Fredj
« terre ferme » donc (12 échantillon).
3 ETUDE BATHYMETRIQUE
L’étude bathymétrique est une étude primordiale dans nôtres domaines sachant quel représente la
base de la modélisation de l’hydrodynamique sédimentaire, pour cela nous avons procéder à une
analyse bathymétrique selon plusieurs méthodes pour essai d’obtenir un résultat fiable et précis.
La bathymétrie de la zone a été obtenue selon les méthodes suivantes :
Lors de la sortie en mer pour les prélèvements avec la benne à sédiment, l’embarcation était
équipée d’un échosondeur et d’un GPS. Cela nous a permis d’obtenir la profondeur et la
position de chaque échantillon donc des coordonnées géographique et une profondeur
(XYZ).
A partir de logiciel spécifique tel que l’outil vertical mapper sur le logiciel MapInfo 8.5, ce
dernier nous a permis de traitée une carte (digitaliser, convertir, extraire) et en tirer les
coordonnées et la profondeur.
Figure 3.6 :

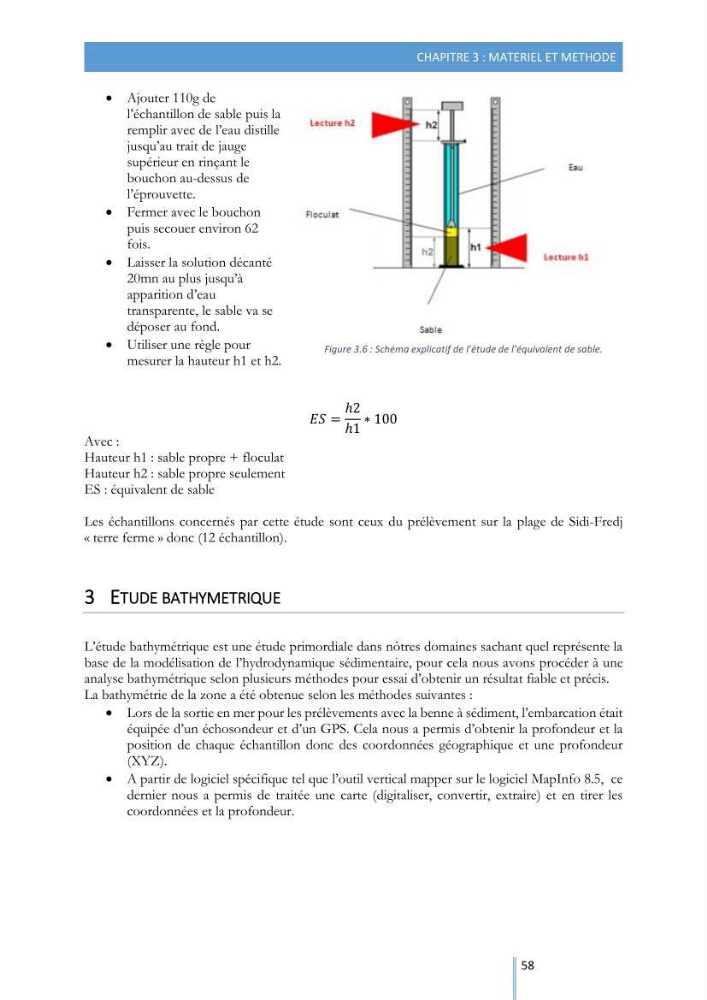

Figure 3.6 : Schéma explicatif de l’étude de l’équivalent de sable.
