La prise des points se fait le long du trait de côte, mais aussi, par le parcours des limites
inférieures et supérieures de la falaise en gardant la position de la station mobile à la verticale
(figure IV-64). Tout projet est enregistré et exporté dès arrêt de la prise de points topographiques.

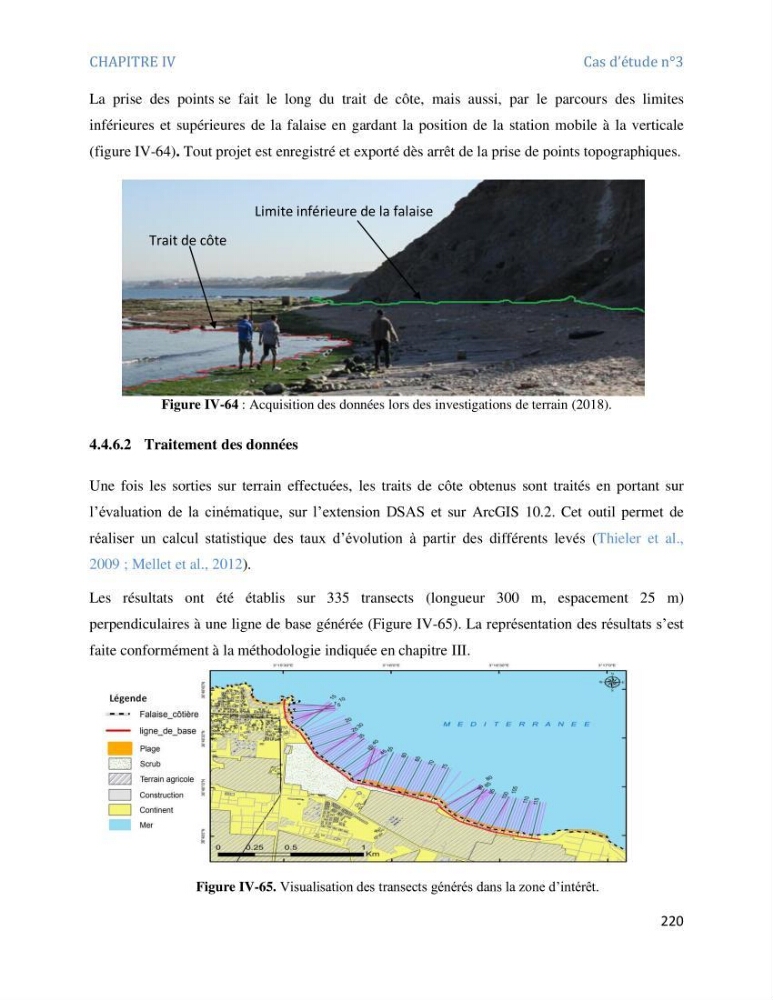

Figure IV-64 : Acquisition des données lors des investigations de terrain (2018).
4.4.6.2 Traitement des données
Une fois les sorties sur terrain effectuées, les traits de côte obtenus sont traités en portant sur
l’évaluation de la cinématique, sur l’extension DSAS et sur ArcGIS 10.2. Cet outil permet de
réaliser un calcul statistique des taux d’évolution à partir des différents levés (Thieler et al.,
2009 ; Mellet et al., 2012).
Les résultats ont été établis sur 335 transects (longueur 300 m, espacement 25 m)
perpendiculaires à une ligne de base générée (Figure IV-65). La représentation des résultats s’est
faite conformément à la méthodologie indiquée en chapitre III.
Limite inférieure de la falaise
Trait de côte
Figure IV-65. Visualisation des transects générés dans la zone d’intérêt.
