jusqu’à la jetée principale du port de Sidi Fredj. Cette délimitation est faite en fonction des
données de terrain disponibles (Figure IV-17).

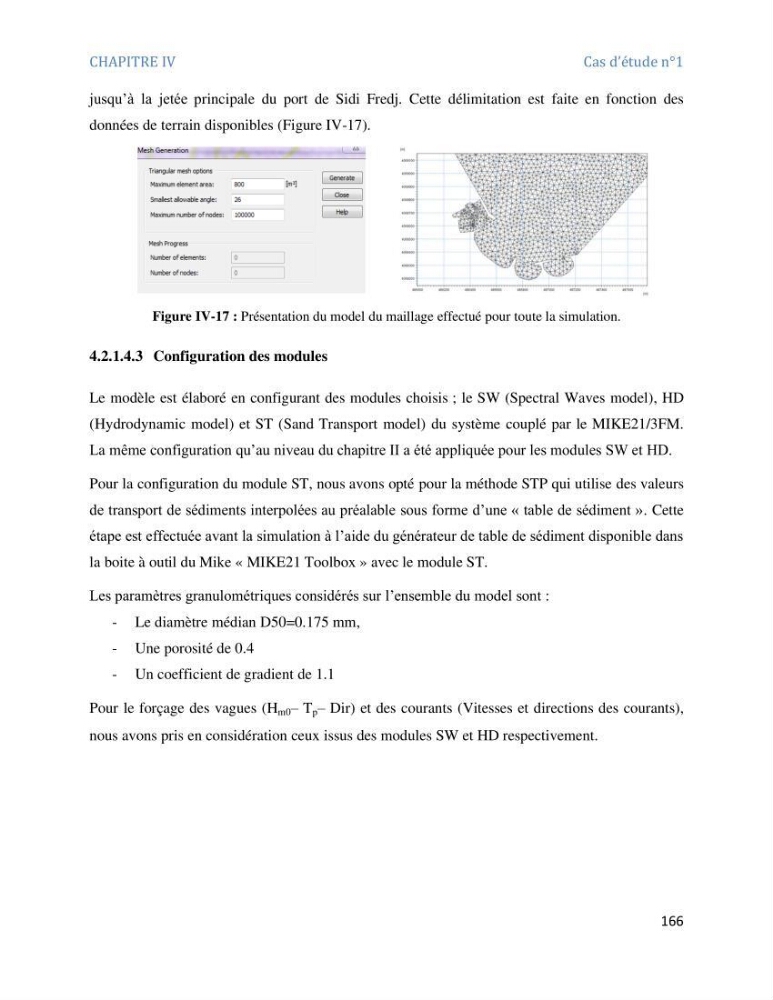

Figure IV-17 : Présentation du model du maillage effectué pour toute la simulation.
4.2.1.4.3 Configuration des modules
Le modèle est élaboré en configurant des modules choisis ; le SW (Spectral Waves model), HD
(Hydrodynamic model) et ST (Sand Transport model) du système couplé par le MIKE21/3FM.
La même configuration qu’au niveau du chapitre II a été appliquée pour les modules SW et HD.
Pour la configuration du module ST, nous avons opté pour la méthode STP qui utilise des valeurs
de transport de sédiments interpolées au préalable sous forme d’une « table de sédiment ». Cette
étape est effectuée avant la simulation à l’aide du générateur de table de sédiment disponible dans
la boite à outil du Mike « MIKE21 Toolbox » avec le module ST.
Les paramètres granulométriques considérés sur l’ensemble du model sont :
- Le diamètre médian D50=0.175 mm,
- Une porosité de 0.4
- Un coefficient de gradient de 1.1
Pour le forçage des vagues (H m0 – T p – Dir) et des courants (Vitesses et directions des courants),
nous avons pris en considération ceux issus des modules SW et HD respectivement.
