CHAPITRE IV
Cas d’étude n°1
157

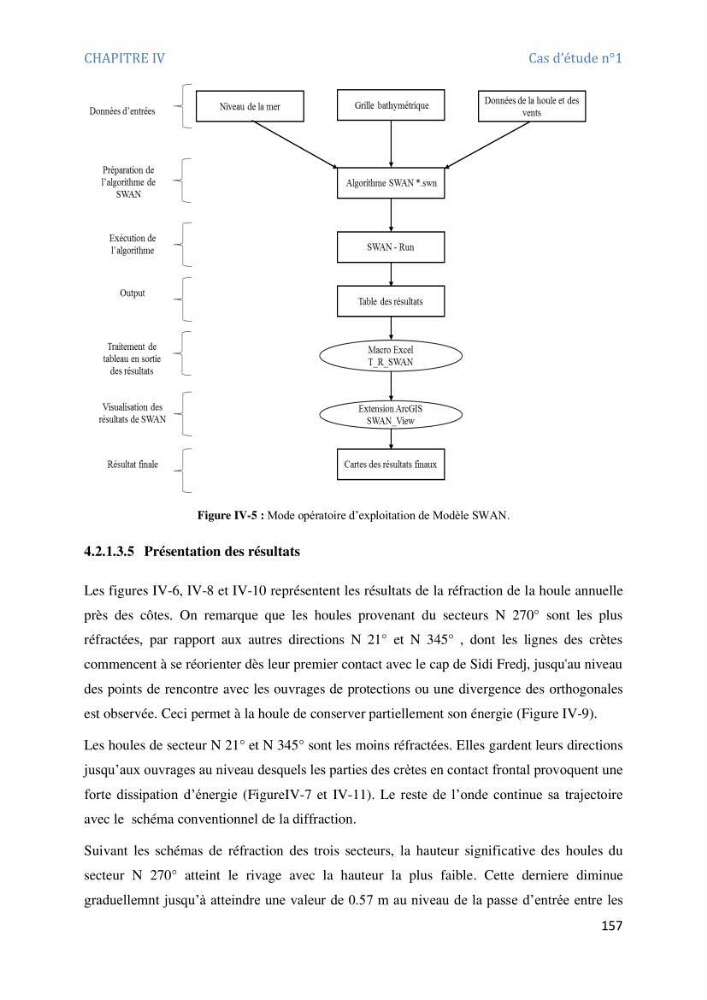

Figure IV-5 : Mode opératoire d’exploitation de Modèle SWAN.
4.2.1.3.5 Présentation des résultats
Les figures IV-6, IV-8 et IV-10 représentent les résultats de la réfraction de la houle annuelle
près des côtes. On remarque que les houles provenant du secteurs N 270° sont les plus
réfractées, par rapport aux autres directions N 21° et N 345° , dont les lignes des crètes
commencent à se réorienter dès leur premier contact avec le cap de Sidi Fredj, jusqu'au niveau
des points de rencontre avec les ouvrages de protections ou une divergence des orthogonales
est observée. Ceci permet à la houle de conserver partiellement son énergie (Figure IV-9).
Les houles de secteur N 21° et N 345° sont les moins réfractées. Elles gardent leurs directions
jusqu’aux ouvrages au niveau desquels les parties des crètes en contact frontal provoquent une
forte dissipation d’énergie (FigureIV-7 et IV-11). Le reste de l’onde continue sa trajectoire
avec le schéma conventionnel de la diffraction.
Suivant les schémas de réfraction des trois secteurs, la hauteur significative des houles du
secteur N 270° atteint le rivage avec la hauteur la plus faible. Cette derniere diminue
graduellemnt jusqu’à atteindre une valeur de 0.57 m au niveau de la passe d’entrée entre les
