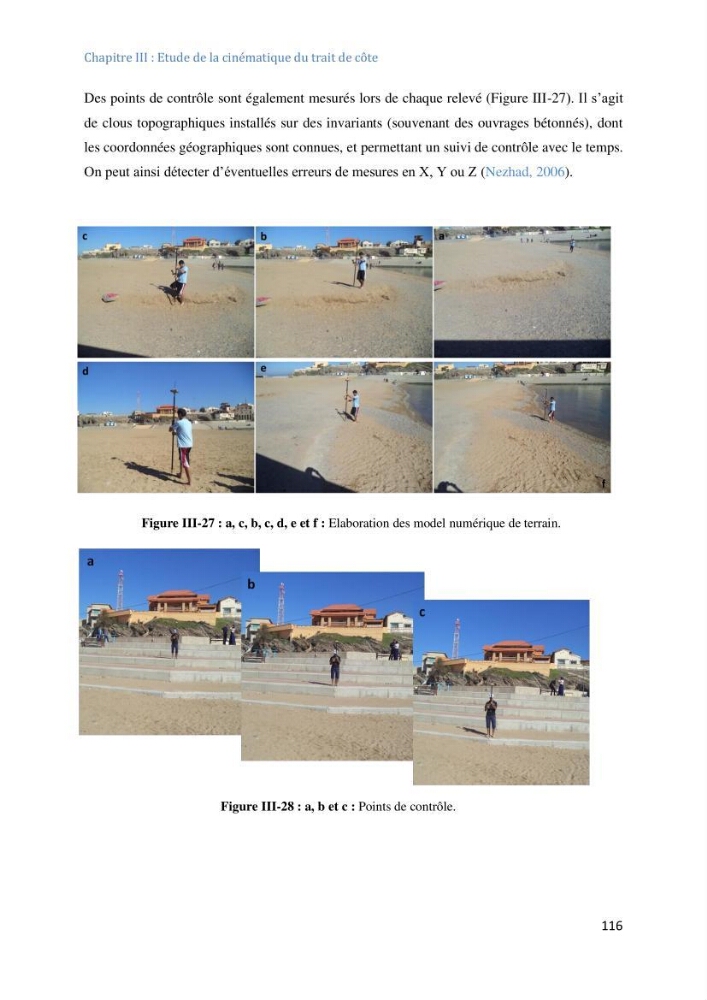

Chapitre III : Etude de la cinématique du trait de côte
116
Des points de contrôle sont également mesurés lors de chaque relevé (Figure III-27). Il s’agit
de clous topographiques installés sur des invariants (souvenant des ouvrages bétonnés), dont
les coordonnées géographiques sont connues, et permettant un suivi de contrôle avec le temps.
On peut ainsi détecter d’éventuelles erreurs de mesures en X, Y ou Z (Nezhad, 2006).
Figure III-27 : a, c, b, c, d, e et f : Elaboration des model numérique de terrain.
Figure III-28 : a, b et c : Points de contrôle.
