Chapitre III : Etude de la cinématique du trait de côte
106
- Installer le trépied sur le point géodésique, puis fixer l'embase universelle au trépied
sur laquelle l’adaptateur est placé,
- Placer l’adaptateur de l’embase sur l’embase universelle,
- Niveler soigneusement le trépied à l’aide du niveau à bulle à travers les vis calantes,
- Fixer l’entretoise horizontale et placer le récepteur HyperPro, puis l’antenne radio.
Le récepteur HyperPro
L’embase universelle
L’adaptateur de l’embase
L’entretoise horizontale
L’antenne radio
Points géodésiques

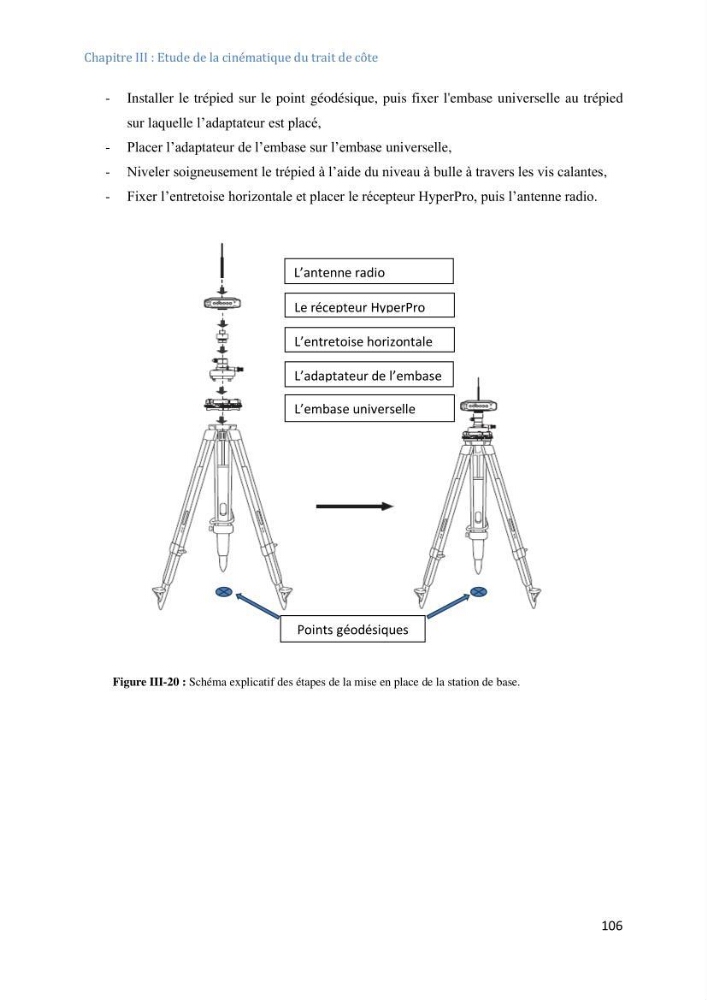

Figure III-20 : Schéma explicatif des étapes de la mise en place de la station de base.
