Chapitre (IV) : Etude bathymétrique et hydro sédimentaire
de la zone d’étude
Chapitre (II) Chapitre (II)
: Présentation de la zone
d’étude
: Présentation de la zone
d’étude
54
B- Données bathymétriques : Les données points xyz de la zone d’étude ont été obtenues à
partir la digitalisation des isobathes de la carte bathymétrique de site navionics sous Arc Gis.
C- Donnée de la houle et vent : dans ce cas, les données des houles et vent sont annuelle
(année 2019) et les secteurs les plus dominants sont le Nord- est et l’Ouest
Tableau (IV)-1 : Répartition de vitesse du vent et de l’hauteur équivalente des houles au
large par période et direction. (www.waveclimate.com)
Direction
Période (s) L'hauteur significative (m) Vitesse du vent (m/s)
Nord Est 45°
12,64
3,14
12,4
Ouest 270°
9,52
3,33
16
D- Une table sédimentaire : crée par Mike 21 toolbox (.21t) « Generation of Q3D Sediment
Tables »
N.B : nous avons travaillé avec les données du site navionics en 2020 car il donne une
bathymétrie plus précise que celle du site gebco d’allant de 2 m de profondeur vers le trait de
côte.
IV.8.2. Génération de la carte bathymétrique :
Cette carte a été faite grâce au logiciel mike zéro et a partir les données du trait de côte et
bathymétrique extraites de la digitalisation de la carte bathymétrique du site navionics.
La zone d’étude est celle entourée par un rectangle.

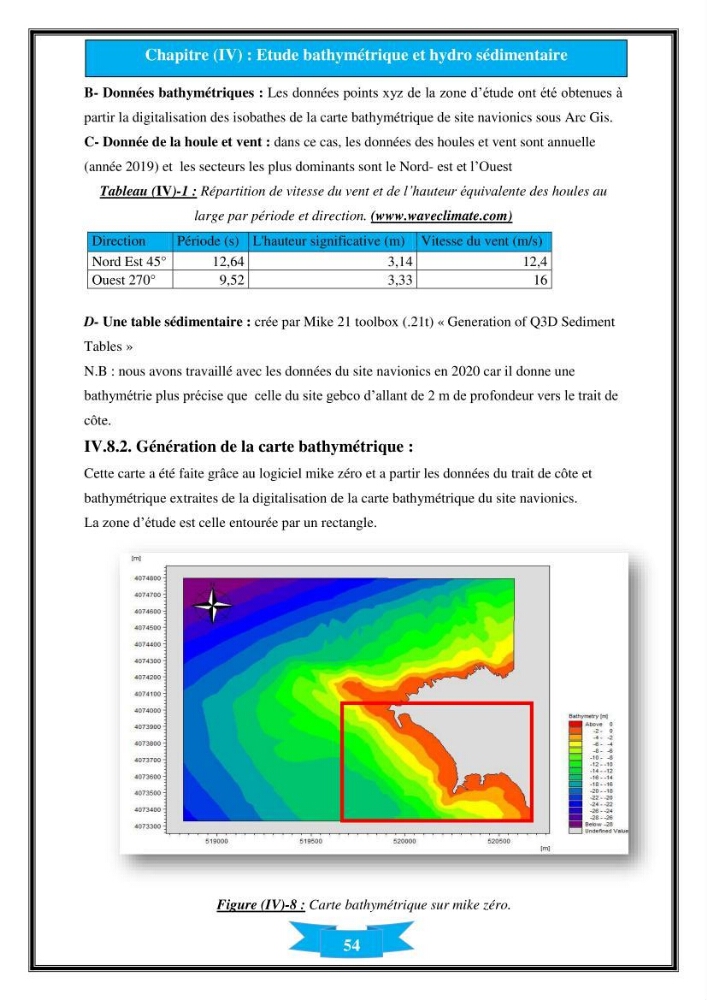

Figure (IV)-8 : Carte bathymétrique sur mike zéro.
