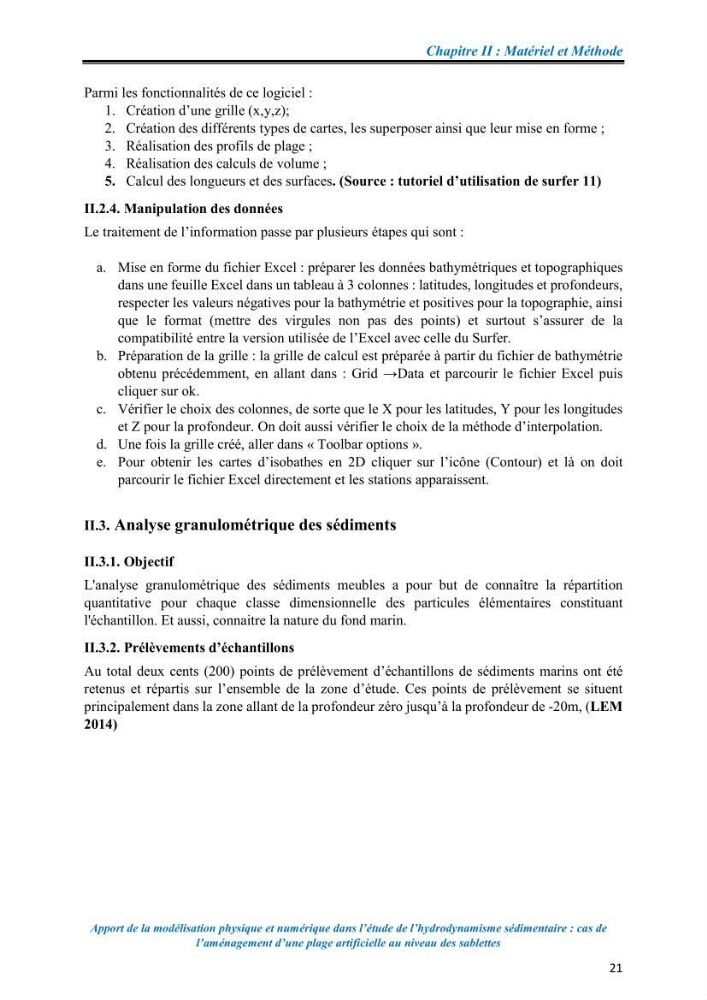

Chapitre II : Matériel et Méthode
Apport de la modélisation physique et numérique dans l’étude de l’hydrodynamisme sédimentaire : cas de
l’aménagement d’une plage artificielle au niveau des sablettes
21
Parmi les fonctionnalités de ce logiciel :
1. Création d’une grille (x,y,z);
2. Création des différents types de cartes, les superposer ainsi que leur mise en forme ;
3. Réalisation des profils de plage ;
4. Réalisation des calculs de volume ;
5. Calcul des longueurs et des surfaces. (Source : tutoriel d’utilisation de surfer 11)
II.2.4. Manipulation des données
Le traitement de l’information passe par plusieurs étapes qui sont :
a. Mise en forme du fichier Excel : préparer les données bathymétriques et topographiques
dans une feuille Excel dans un tableau à 3 colonnes : latitudes, longitudes et profondeurs,
respecter les valeurs négatives pour la bathymétrie et positives pour la topographie, ainsi
que le format (mettre des virgules non pas des points) et surtout s’assurer de la
compatibilité entre la version utilisée de l’Excel avec celle du Surfer.
b. Préparation de la grille : la grille de calcul est préparée à partir du fichier de bathymétrie
obtenu précédemment, en allant dans : Grid →Data et parcourir le fichier Excel puis
cliquer sur ok.
c. Vérifier le choix des colonnes, de sorte que le X pour les latitudes, Y pour les longitudes
et Z pour la profondeur. On doit aussi vérifier le choix de la méthode d’interpolation.
d. Une fois la grille créé, aller dans « Toolbar options ».
e. Pour obtenir les cartes d’isobathes en 2D cliquer sur l’icône (Contour) et là on doit
parcourir le fichier Excel directement et les stations apparaissent.
II.3. Analyse granulométrique des sédiments
II.3.1. Objectif
L'analyse granulométrique des sédiments meubles a pour but de connaître la répartition
quantitative pour chaque classe dimensionnelle des particules élémentaires constituant
l'échantillon. Et aussi, connaitre la nature du fond marin.
II.3.2. Prélèvements d’échantillons
Au total deux cents (200) points de prélèvement d’échantillons de sédiments marins ont été
retenus et répartis sur l’ensemble de la zone d’étude. Ces points de prélèvement se situent
principalement dans la zone allant de la profondeur zéro jusqu’à la profondeur de -20m, (LEM
2014)
