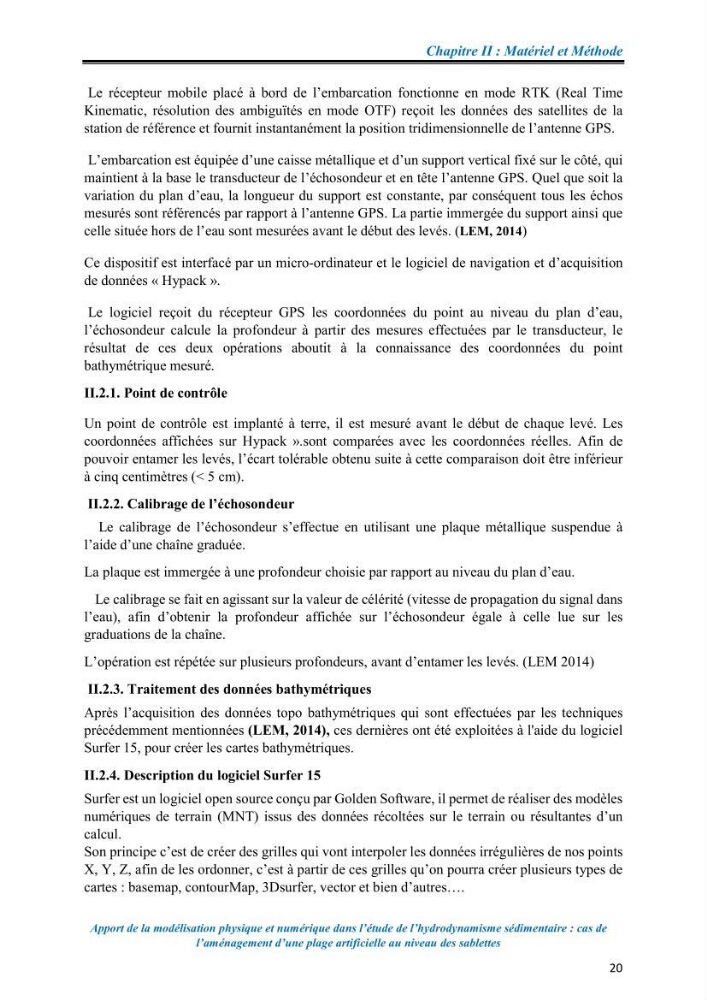

Chapitre II : Matériel et Méthode
Apport de la modélisation physique et numérique dans l’étude de l’hydrodynamisme sédimentaire : cas de
l’aménagement d’une plage artificielle au niveau des sablettes
20
Le récepteur mobile placé à bord de l’embarcation fonctionne en mode RTK (Real Time
Kinematic, résolution des ambiguïtés en mode OTF) reçoit les données des satellites de la
station de référence et fournit instantanément la position tridimensionnelle de l’antenne GPS.
L’embarcation est équipée d’une caisse métallique et d’un support vertical fixé sur le côté, qui
maintient à la base le transducteur de l’échosondeur et en tête l’antenne GPS. Quel que soit la
variation du plan d’eau, la longueur du support est constante, par conséquent tous les échos
mesurés sont référencés par rapport à l’antenne GPS. La partie immergée du support ainsi que
celle située hors de l’eau sont mesurées avant le début des levés. (LEM, 2014)
Ce dispositif est interfacé par un micro-ordinateur et le logiciel de navigation et d’acquisition
de données « Hypack ».
Le logiciel reçoit du récepteur GPS les coordonnées du point au niveau du plan d’eau,
l’échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur, le
résultat de ces deux opérations aboutit à la connaissance des coordonnées du point
bathymétrique mesuré.
II.2.1. Point de contrôle
Un point de contrôle est implanté à terre, il est mesuré avant le début de chaque levé. Les
coordonnées affichées sur Hypack ».sont comparées avec les coordonnées réelles. Afin de
pouvoir entamer les levés, l’écart tolérable obtenu suite à cette comparaison doit être inférieur
à cinq centimètres (< 5 cm).
II.2.2. Calibrage de l’échosondeur
Le calibrage de l’échosondeur s’effectue en utilisant une plaque métallique suspendue à
l’aide d’une chaîne graduée.
La plaque est immergée à une profondeur choisie par rapport au niveau du plan d’eau.
Le calibrage se fait en agissant sur la valeur de célérité (vitesse de propagation du signal dans
l’eau), afin d’obtenir la profondeur affichée sur l’échosondeur égale à celle lue sur les
graduations de la chaîne.
L’opération est répétée sur plusieurs profondeurs, avant d’entamer les levés. (LEM 2014)
II.2.3. Traitement des données bathymétriques
Après l’acquisition des données topo bathymétriques qui sont effectuées par les techniques
précédemment mentionnées (LEM, 2014), ces dernières ont été exploitées à l'aide du logiciel
Surfer 15, pour créer les cartes bathymétriques.
II.2.4. Description du logiciel Surfer 15
Surfer est un logiciel open source conçu par Golden Software, il permet de réaliser des modèles
numériques de terrain (MNT) issus des données récoltées sur le terrain ou résultantes d’un
calcul.
Son principe c’est de créer des grilles qui vont interpoler les données irrégulières de nos points
X, Y, Z, afin de les ordonner, c’est à partir de ces grilles qu’on pourra créer plusieurs types de
cartes : basemap, contourMap, 3Dsurfer, vector et bien d’autres….
