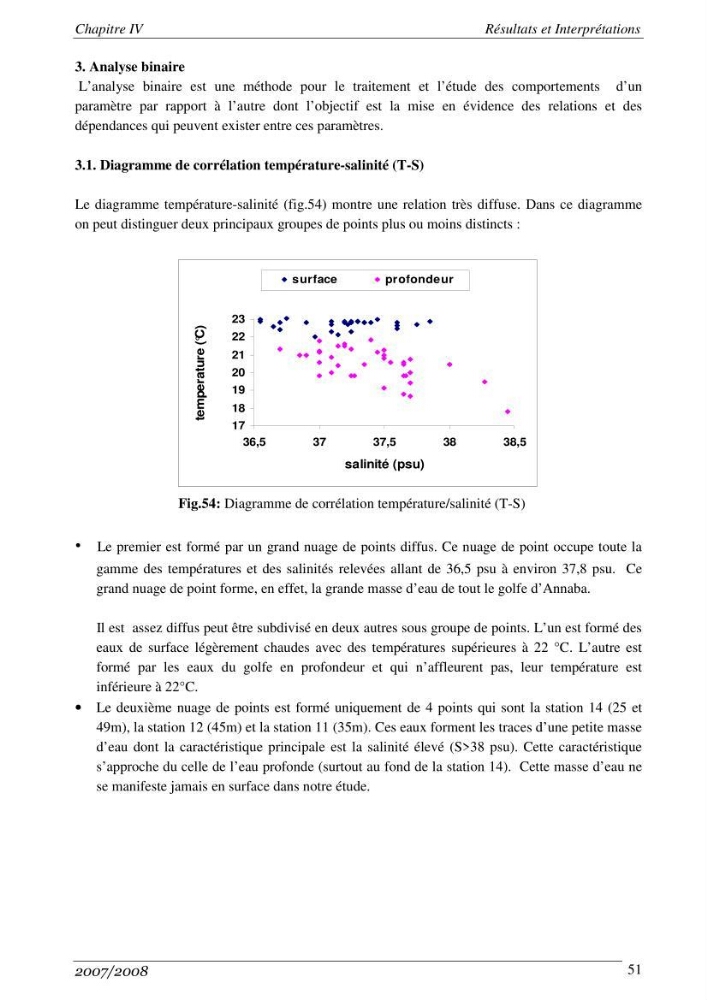

Chapitre IV
Résultats et Interprétations
2007/2008
51
3. Analyse binaire
L’analyse binaire est une méthode pour le traitement et l’étude des comportements d’un
paramètre par rapport à l’autre dont l’objectif est la mise en évidence des relations et des
dépendances qui peuvent exister entre ces paramètres.
3.1. Diagramme de corrélation température-salinité (T-S)
Le diagramme température-salinité (fig.54) montre une relation très diffuse. Dans ce diagramme
on peut distinguer deux principaux groupes de points plus ou moins distincts :
17
18
19
20
21
22
23
36,5
37
37,5
38
38,5
salinité (psu)
temperature (°C)
surface
profondeur
Fig.54: Diagramme de corrélation température/salinité (T-S)
• Le premier est formé par un grand nuage de points diffus. Ce nuage de point occupe toute la
gamme des températures et des salinités relevées allant de 36,5 psu à environ 37,8 psu. Ce
grand nuage de point forme, en effet, la grande masse d’eau de tout le golfe d’Annaba.
Il est assez diffus peut être subdivisé en deux autres sous groupe de points. L’un est formé des
eaux de surface légèrement chaudes avec des températures supérieures à 22 °C. L’autre est
formé par les eaux du golfe en profondeur et qui n’affleurent pas, leur température est
inférieure à 22°C.
• Le deuxième nuage de points est formé uniquement de 4 points qui sont la station 14 (25 et
49m), la station 12 (45m) et la station 11 (35m). Ces eaux forment les traces d’une petite masse
d’eau dont la caractéristique principale est la salinité élevé (S>38 psu). Cette caractéristique
s’approche du celle de l’eau profonde (surtout au fond de la station 14). Cette masse d’eau ne
se manifeste jamais en surface dans notre étude.
