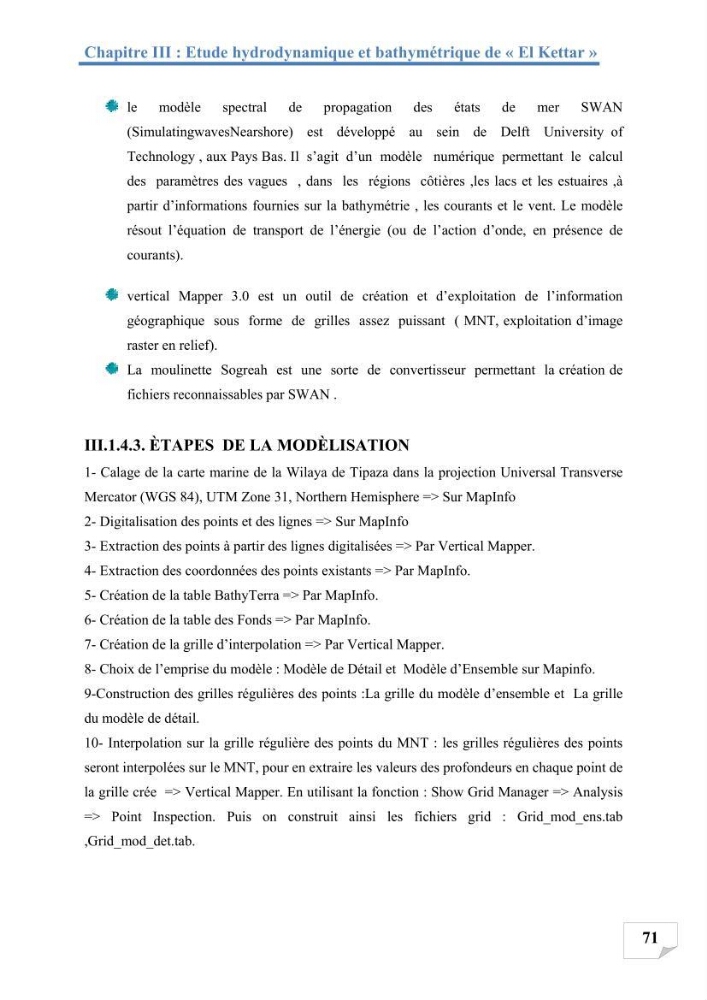

Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
71
le
modèle
spectral
de
propagation
des
états
de
mer
SWAN
(SimulatingwavesNearshore) est développé au sein de Delft University of
Technology , aux Pays Bas. Il s’agit d’un modèle numérique permettant le calcul
des paramètres des vagues , dans les régions côtières ,les lacs et les estuaires ,à
partir d’informations fournies sur la bathymétrie , les courants et le vent. Le modèle
résout l’équation de transport de l’énergie (ou de l’action d’onde, en présence de
courants).
vertical Mapper 3.0 est un outil de création et d’exploitation de l’information
géographique sous forme de grilles assez puissant ( MNT, exploitation d’image
raster en relief).
La moulinette Sogreah est une sorte de convertisseur permettant la création de
fichiers reconnaissables par SWAN .
III.1.4.3. ЀTAPES DE LA MODЀLISATION
1- Calage de la carte marine de la Wilaya de Tipaza dans la projection Universal Transverse
Mercator (WGS 84), UTM Zone 31, Northern Hemisphere => Sur MapInfo
2- Digitalisation des points et des lignes => Sur MapInfo
3- Extraction des points à partir des lignes digitalisées => Par Vertical Mapper.
4- Extraction des coordonnées des points existants => Par MapInfo.
5- Création de la table BathyTerra => Par MapInfo.
6- Création de la table des Fonds => Par MapInfo.
7- Création de la grille d’interpolation => Par Vertical Mapper.
8- Choix de l’emprise du modèle : Modèle de Détail et Modèle d’Ensemble sur Mapinfo.
9-Construction des grilles régulières des points :La grille du modèle d’ensemble et La grille
du modèle de détail.
10- Interpolation sur la grille régulière des points du MNT : les grilles régulières des points
seront interpolées sur le MNT, pour en extraire les valeurs des profondeurs en chaque point de
la grille crée => Vertical Mapper. En utilisant la fonction : Show Grid Manager => Analysis
=> Point Inspection. Puis on construit ainsi les fichiers grid : Grid_mod_ens.tab
,Grid_mod_det.tab.
