Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
70
III.1.1.3.Déroulement des étapes de la réalisation de la réfraction
Afin de procéder à l’étude de la réfraction deux logiciels sont couplé il s’agit du logiciel des
SIG Mapinfo version 7.8 comme surface de saisie de données et d’acquisition de résultats,
ainsi que le logiciel SWAN comme calculateur .L’étude de la propagation de la houle sur un
site réel comporte trois phases principales, présentées schématiquement sur l’organigramme
ci-dessous

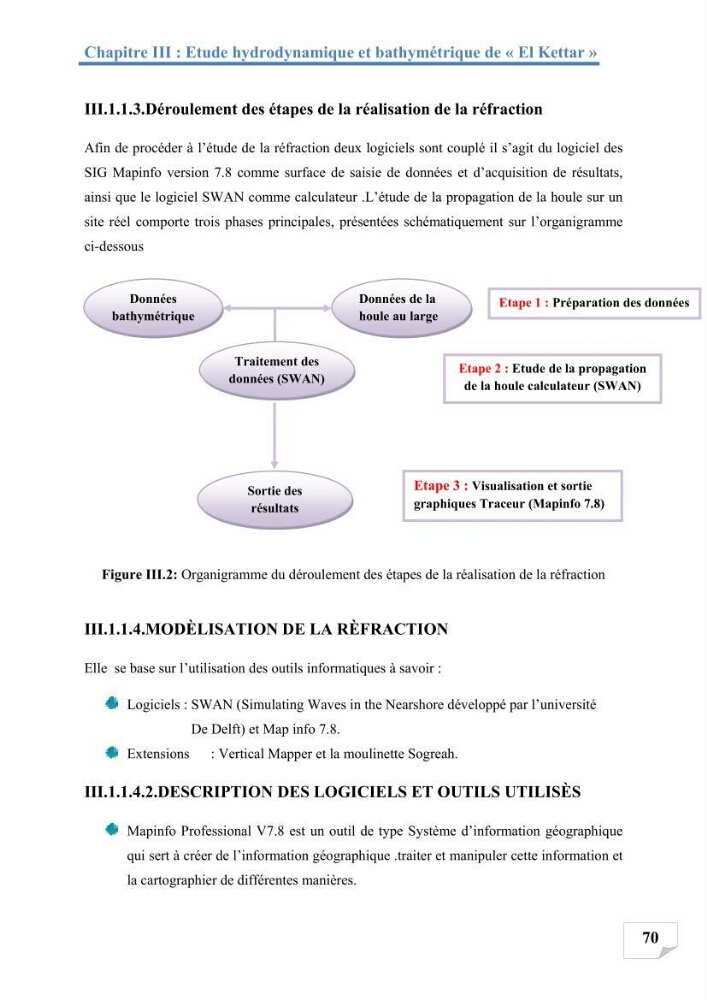

Figure III.2: Organigramme du déroulement des étapes de la réalisation de la réfraction
III.1.1.4.MODЀLISATION DE LA RЀFRACTION
Elle se base sur l’utilisation des outils informatiques à savoir :
Logiciels : SWAN (Simulating Waves in the Nearshore développé par l’université
De Delft) et Map info 7.8.
Extensions
: Vertical Mapper et la moulinette Sogreah.
III.1.1.4.2.DESCRIPTION DES LOGICIELS ET OUTILS UTILISЀS
Mapinfo Professional V7.8 est un outil de type Système d’information géographique
qui sert à créer de l’information géographique .traiter et manipuler cette information et
la cartographier de différentes manières.
Données
bathymétrique
Données de la
houle au large
Traitement des
données (SWAN)
Sortie des
résultats
Etape 1 : Préparation des données
Etape 2 : Etude de la propagation
de la houle calculateur (SWAN)
Etape 3 : Visualisation et sortie
graphiques Traceur (Mapinfo 7.8)
