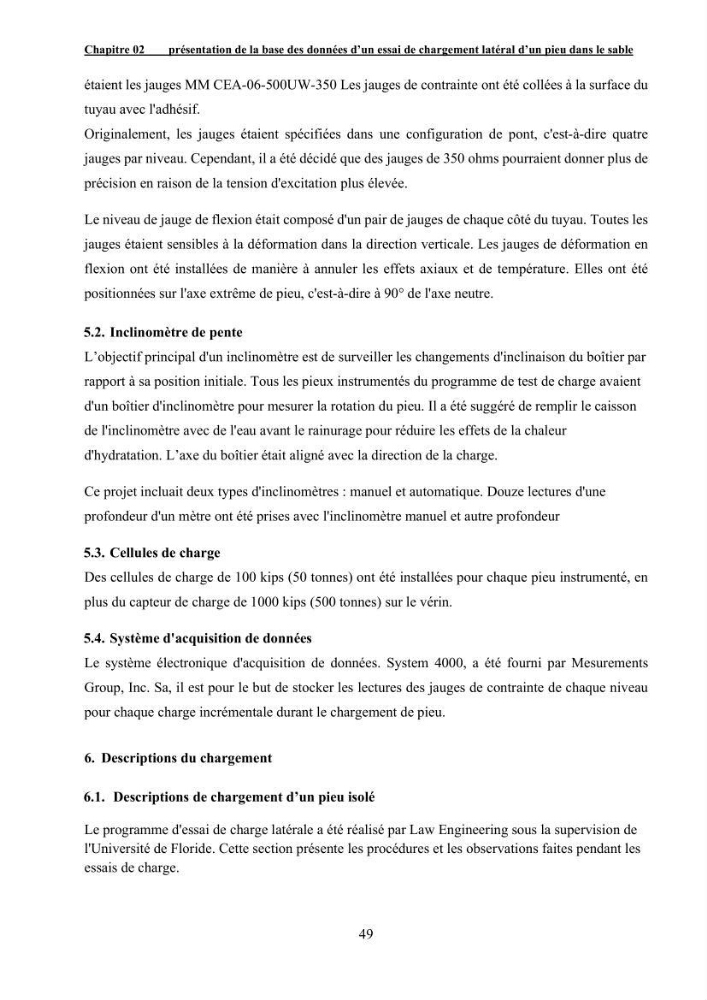

Chapitre 02
présentation de la base des données d’un essai de chargement latéral d’un pieu dans le sable
49
étaient les jauges MM CEA-06-500UW-350 Les jauges de contrainte ont été collées à la surface du
tuyau avec l'adhésif.
Originalement, les jauges étaient spécifiées dans une configuration de pont, c'est-à-dire quatre
jauges par niveau. Cependant, il a été décidé que des jauges de 350 ohms pourraient donner plus de
précision en raison de la tension d'excitation plus élevée.
Le niveau de jauge de flexion était composé d'un pair de jauges de chaque côté du tuyau. Toutes les
jauges étaient sensibles à la déformation dans la direction verticale. Les jauges de déformation en
flexion ont été installées de manière à annuler les effets axiaux et de température. Elles ont été
positionnées sur l'axe extrême de pieu, c'est-à-dire à 90° de l'axe neutre.
5.2. Inclinomètre de pente
L’objectif principal d'un inclinomètre est de surveiller les changements d'inclinaison du boîtier par
rapport à sa position initiale. Tous les pieux instrumentés du programme de test de charge avaient
d'un boîtier d'inclinomètre pour mesurer la rotation du pieu. Il a été suggéré de remplir le caisson
de l'inclinomètre avec de l'eau avant le rainurage pour réduire les effets de la chaleur
d'hydratation. L’axe du boîtier était aligné avec la direction de la charge.
Ce projet incluait deux types d'inclinomètres : manuel et automatique. Douze lectures d'une
profondeur d'un mètre ont été prises avec l'inclinomètre manuel et autre profondeur
5.3. Cellules de charge
Des cellules de charge de 100 kips (50 tonnes) ont été installées pour chaque pieu instrumenté, en
plus du capteur de charge de 1000 kips (500 tonnes) sur le vérin.
5.4. Système d'acquisition de données
Le système électronique d'acquisition de données. System 4000, a été fourni par Mesurements
Group, Inc. Sa, il est pour le but de stocker les lectures des jauges de contrainte de chaque niveau
pour chaque charge incrémentale durant le chargement de pieu.
6. Descriptions du chargement
6.1. Descriptions de chargement d’un pieu isolé
Le programme d'essai de charge latérale a été réalisé par Law Engineering sous la supervision de
l'Université de Floride. Cette section présente les procédures et les observations faites pendant les
essais de charge.
