Chapitre 02
présentation de la base des données d’un essai de chargement latéral d’un pieu dans le sable
48

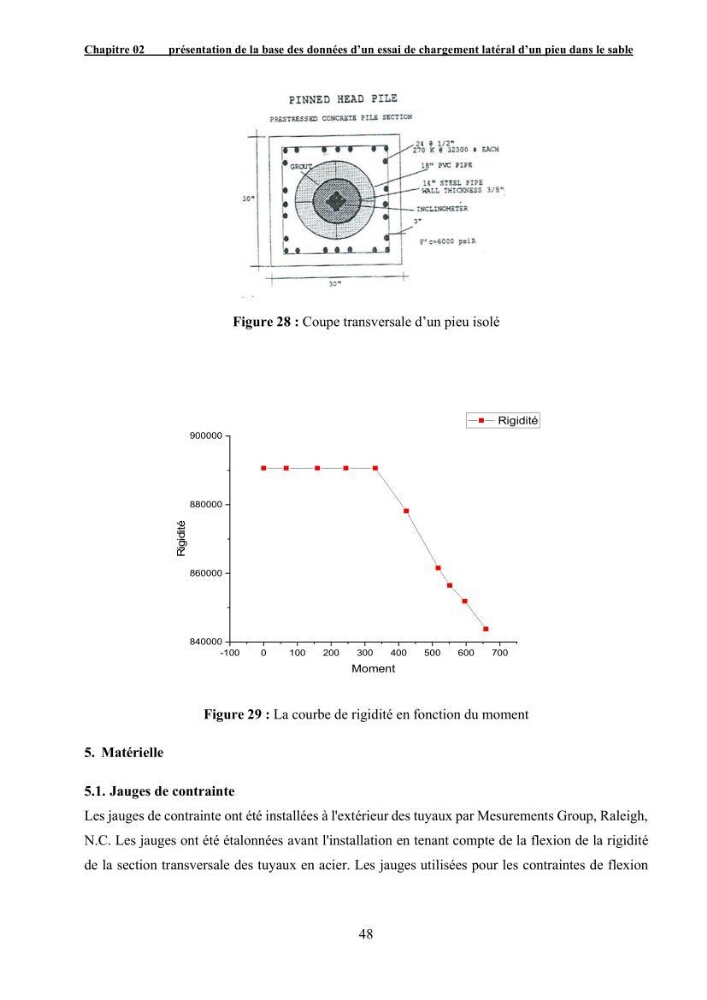

Figure 28 : Coupe transversale d’un pieu isolé
-100
0
100
200
300
400
500
600
700
840000
860000
880000
900000
Rigidité
Moment
Rigidité
Figure 29 : La courbe de rigidité en fonction du moment
5. Matérielle
5.1. Jauges de contrainte
Les jauges de contrainte ont été installées à l'extérieur des tuyaux par Mesurements Group, Raleigh,
N.C. Les jauges ont été étalonnées avant l'installation en tenant compte de la flexion de la rigidité
de la section transversale des tuyaux en acier. Les jauges utilisées pour les contraintes de flexion
