Chapitre II
41

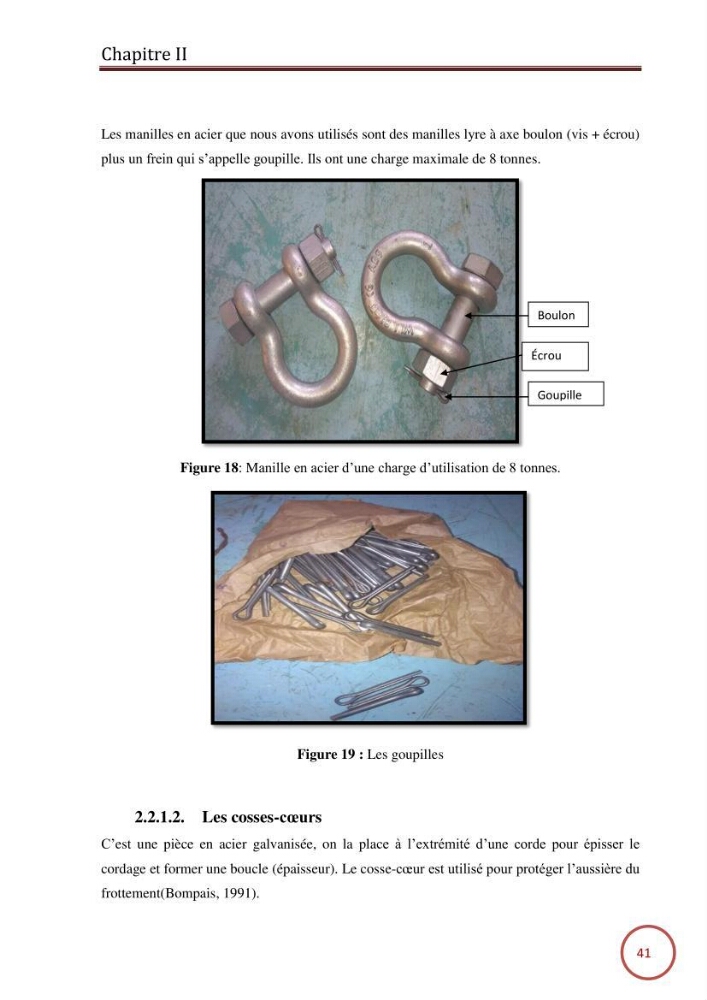

Les manilles en acier que nous avons utilisés sont des manilles lyre à axe boulon (vis + écrou)
plus un frein qui s’appelle goupille. Ils ont une charge maximale de 8 tonnes.
Figure 18: Manille en acier d’une charge d’utilisation de 8 tonnes.
Figure 19 : Les goupilles
2.2.1.2. Les cosses-cœurs
C’est une pièce en acier galvanisée, on la place à l’extrémité d’une corde pour épisser le
cordage et former une boucle (épaisseur). Le cosse-cœur est utilisé pour protéger l’aussière du
frottement(Bompais, 1991).
Boulon
Écrou
Goupille
