Chapitre VII : SIMULATION DE LA RÉFRACTION DE LA HOULE À LA CÔTE
88
3.2. La réfraction de la houle de direction Nord-Est
Les figures (Figure 65) et (1 et 2 Annexe 6) présentent les résultats de l’étude de la
réfraction pour des houles de secteur Nord-EST (N45°) et de période de 6, 8 et 10 seconds
respectivement. La propagation se fait d’une façon oblique, le coefficient de réfraction est en
moyenne égal à 0,70 à 10 m de profondeur d’où ces houles atteignent le trait de côte en
changeant légèrement la direction au niveau de Ziama Mansouria. Elles perdent 30% de leur
énergie du large à l’approche de la côte. Pour les hauteurs significatives, elles varient entre
1m et 5m.

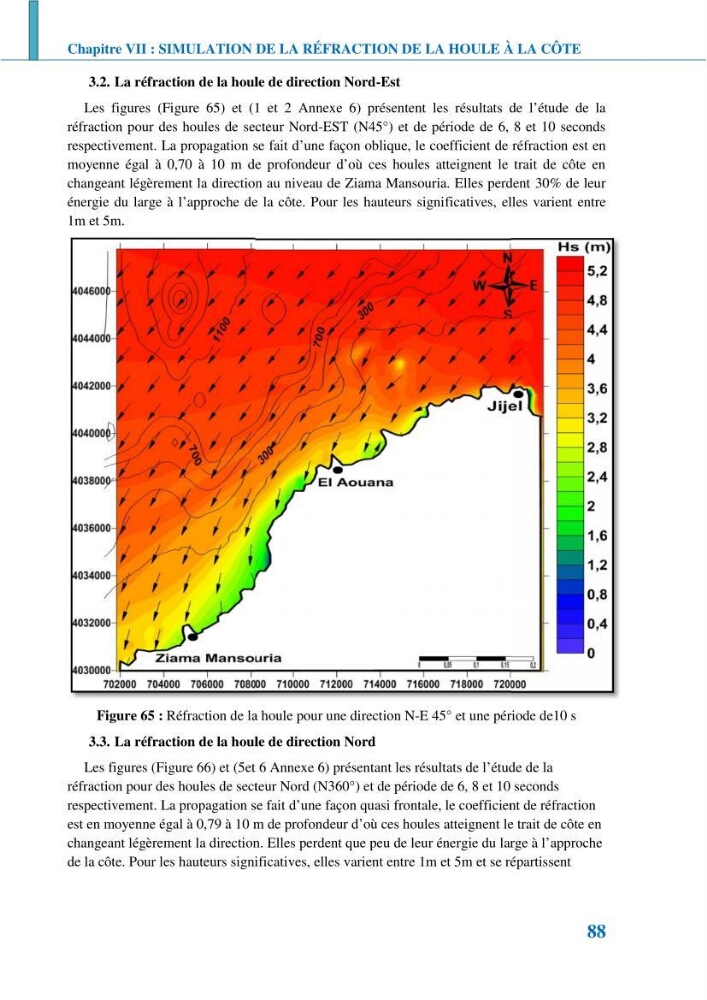

Figure 65 : Réfraction de la houle pour une direction N-E 45° et une période de10 s
3.3. La réfraction de la houle de direction Nord
Les figures (Figure 66) et (5et 6 Annexe 6) présentant les résultats de l’étude de la
réfraction pour des houles de secteur Nord (N360°) et de période de 6, 8 et 10 seconds
respectivement. La propagation se fait d’une façon quasi frontale, le coefficient de réfraction
est en moyenne égal à 0,79 à 10 m de profondeur d’où ces houles atteignent le trait de côte en
changeant légèrement la direction. Elles perdent que peu de leur énergie du large à l’approche
de la côte. Pour les hauteurs significatives, elles varient entre 1m et 5m et se répartissent
