37

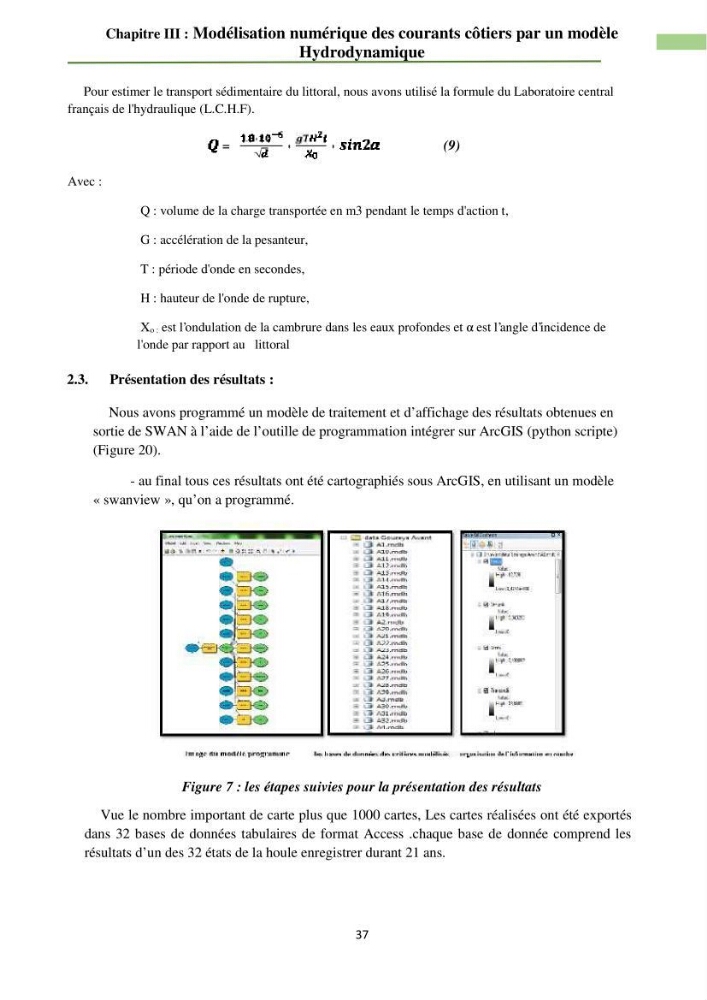

Chapitre III : Modélisation numérique des courants côtiers par un modèle
Hydrodynamique
Pour estimer le transport sédimentaire du littoral, nous avons utilisé la formule du Laboratoire central
français de l'hydraulique (L.C.H.F).
=
. ∗
√
∗
∗
(9)
Avec :
Q : volume de la charge transportée en m3 pendant le temps d'action t,
G : accélération de la pesanteur,
T : période d'onde en secondes,
H : hauteur de l'onde de rupture,
Xo : est l'ondulation de la cambrure dans les eaux profondes et α est l'angle d'incidence de
l'onde par rapport au littoral
2.3. Présentation des résultats :
Nous avons programmé un modèle de traitement et d’affichage des résultats obtenues en
sortie de SWAN à l’aide de l’outille de programmation intégrer sur ArcGIS (python scripte)
(Figure 20).
- au final tous ces résultats ont été cartographiés sous ArcGIS, en utilisant un modèle
« swanview », qu’on a programmé.
Figure 7 : les étapes suivies pour la présentation des résultats
Vue le nombre important de carte plus que 1000 cartes, Les cartes réalisées ont été exportés
dans 32 bases de données tabulaires de format Access .chaque base de donnée comprend les
résultats d’un des 32 états de la houle enregistrer durant 21 ans.
