Chapitre II
Matériel et méthodes
22
❖ Matériel :
- Plaque de silice- Étuve- Cuves- Béchers- Micropipette- Éprouvette graduée
❖ Mode opératoire :
- On trace un trait horizontal (la ligne de base) à environ 1cm du bas de la plaque de CCM
avec un crayon à papier. Les marques de points représentent le dépôt des différents
échantillons qui sont (les huiles de poisson extraites par les 3 méthodes, et l’huile
commerciale).
- On dépose, à l'aide d'une micropipette, une petite quantité de chaque solution sur les
points marqués.
- On prépare à côté, la phase mobile contenant (80ml d’éther de pétrole + 20ml d’éther
diélitique + 1ml d’acide acétique), qui recouvrira le fond de la cuve et on laisse saturer
la cuve. (C'est-à-dire : laisser la cuve fermée et laisser les vapeurs de l'éluant remplir le
volume de la cuve, environ 5-10 min).
- On place la plaque de CCM dans la cuve contenant l'éluant. Le solvant monte le long
de la plaque par capillarité. Lorsqu'il arrive presque en haut de la plaque, on sort celleci de la cuve, on marque la ligne de front (là où l'éluant s'est arrêté de migrer).
- Pour visualiser les différentes taches, on place la plaque pendant 15 min dans une cuve
qui contient du (Diiode) pour une première révélation. Les taches sont entourées.
- La plaque est ensuite vaporisée avec une solution alcoolique d’acide
phosphomolybdique à 5 %, placé à l’étuve pendant 15 min à 100°C pour une deuxième
révélation afin de révéler toutes les taches.

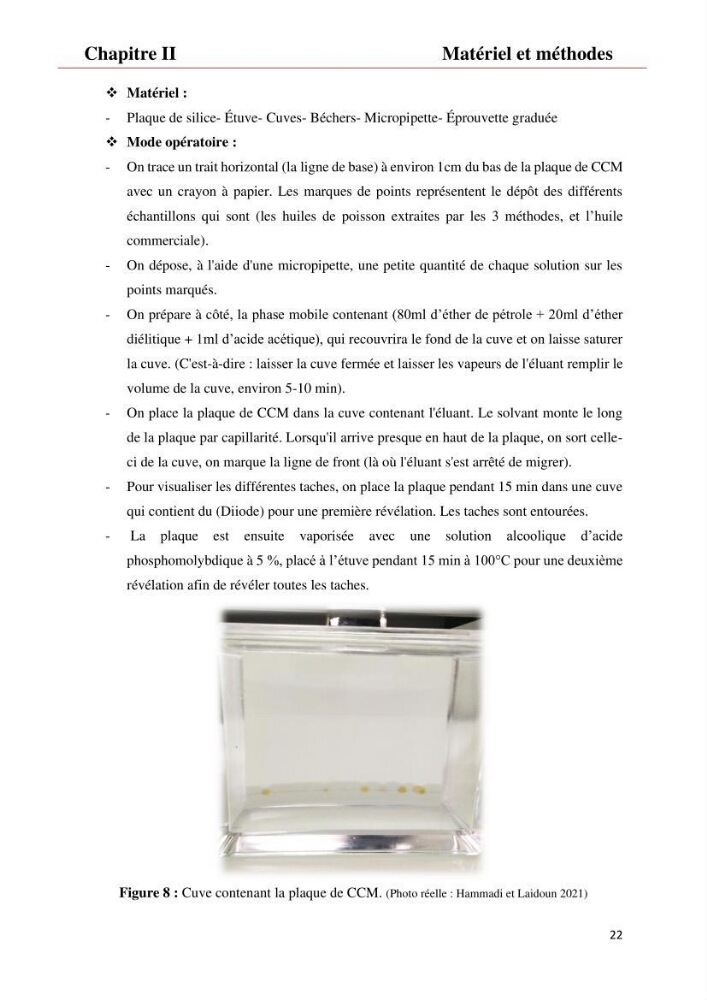

Figure 8 : Cuve contenant la plaque de CCM. (Photo réelle : Hammadi et Laidoun 2021)
