Chapitre II
Faisabilité géomorphologique et classification des plages de la zone d’étude
44
- La marge d’erreur qui est suffisamment large, à la fois horizontale et verticale.
- La période entre les levés est très importante, des aménagements et des actions
anthropiques ont pu être réalisés (extraction de granulat, clapage, dragage …etc.)
- La densité des points du levé de la carte SHFN est faible par rapport à celle de
Navionic.
Méthodologie de traitement des données
Les données extraites ont subi successivement un traitement similaire par les outils : Spatial
Analyst Tools et 3D Analyst Tools de Arc toolbox. Afin de performer le traitement, on a
programmé une extension qu’on a nommé ’’Interpolation_TIN’’ sous Model Builder (Outil
de programmation intégré sur ArcGIS à base du langage python), qui nous permet de
programmer des modèles de géotraitement. (Figure 21), (Annexe 02)

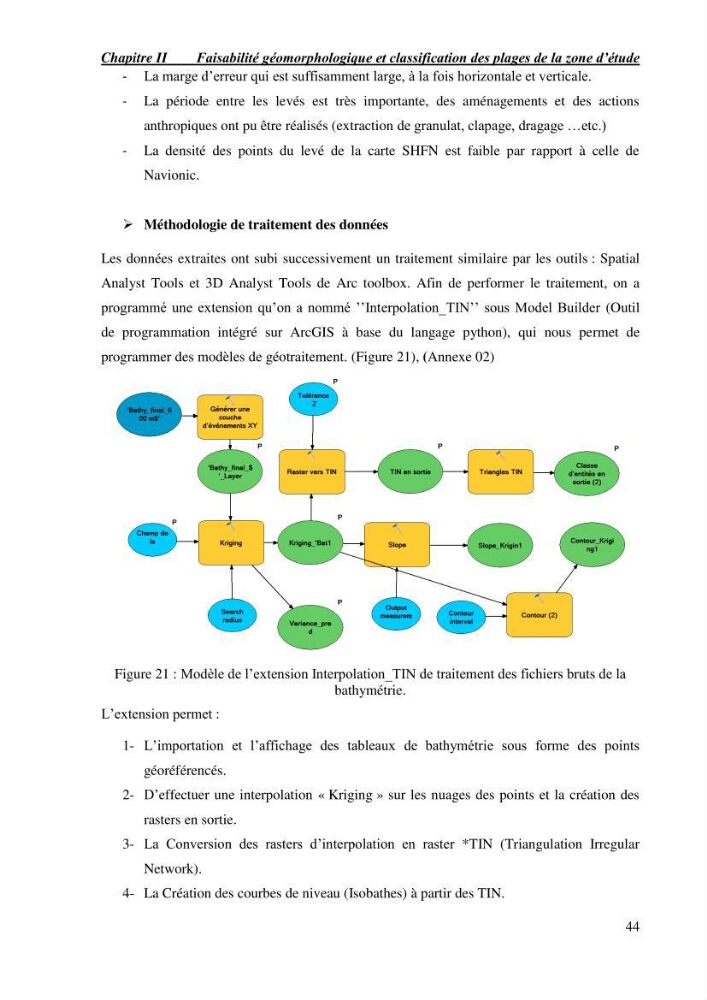

Figure 21 : Modèle de l’extension Interpolation_TIN de traitement des fichiers bruts de la
bathymétrie.
L’extension permet :
1- L’importation et l’affichage des tableaux de bathymétrie sous forme des points
géoréférencés.
2- D’effectuer une interpolation « Kriging » sur les nuages des points et la création des
rasters en sortie.
3- La Conversion des rasters d’interpolation en raster *TIN (Triangulation Irregular
Network).
4- La Création des courbes de niveau (Isobathes) à partir des TIN.
