Chapitre III
Matériel et Méthodes
46

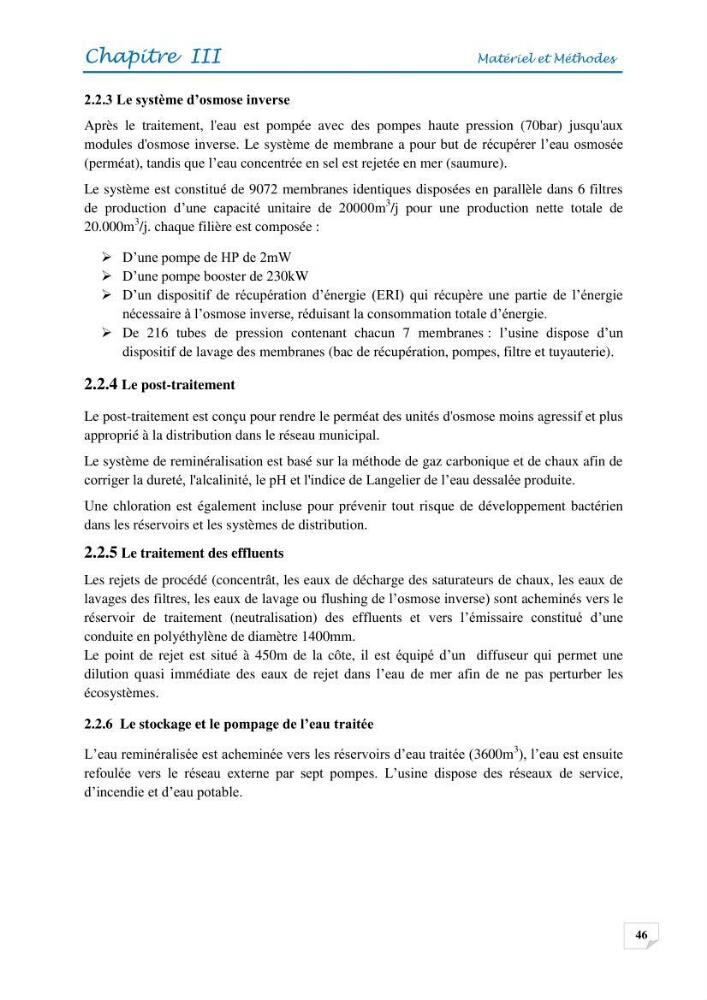

2.2.3 Le système d’osmose inverse
Après le traitement, l'eau est pompée avec des pompes haute pression (70bar) jusqu'aux
modules d'osmose inverse. Le système de membrane a pour but de récupérer l’eau osmosée
(perméat), tandis que l’eau concentrée en sel est rejetée en mer (saumure).
Le système est constitué de 9072 membranes identiques disposées en parallèle dans 6 filtres
de production d’une capacité unitaire de 20000m
3 /j pour une production nette totale de
20.000m
3 /j. chaque filière est composée :
D’une pompe de HP de 2mW
D’une pompe booster de 230kW
D’un dispositif de récupération d’énergie (ERI) qui récupère une partie de l’énergie
nécessaire à l’osmose inverse, réduisant la consommation totale d’énergie.
De 216 tubes de pression contenant chacun 7 membranes : l’usine dispose d’un
dispositif de lavage des membranes (bac de récupération, pompes, filtre et tuyauterie).
2.2.4 Le post-traitement
Le post-traitement est conçu pour rendre le perméat des unités d'osmose moins agressif et plus
approprié à la distribution dans le réseau municipal.
Le système de reminéralisation est basé sur la méthode de gaz carbonique et de chaux afin de
corriger la dureté, l'alcalinité, le pH et l'indice de Langelier de l’eau dessalée produite.
Une chloration est également incluse pour prévenir tout risque de développement bactérien
dans les réservoirs et les systèmes de distribution.
2.2.5 Le traitement des effluents
Les rejets de procédé (concentrât, les eaux de décharge des saturateurs de chaux, les eaux de
lavages des filtres, les eaux de lavage ou flushing de l’osmose inverse) sont acheminés vers le
réservoir de traitement (neutralisation) des effluents et vers l’émissaire constitué d’une
conduite en polyéthylène de diamètre 1400mm.
Le point de rejet est situé à 450m de la côte, il est équipé d’un diffuseur qui permet une
dilution quasi immédiate des eaux de rejet dans l’eau de mer afin de ne pas perturber les
écosystèmes.
2.2.6 Le stockage et le pompage de l’eau traitée
L’eau reminéralisée est acheminée vers les réservoirs d’eau traitée (3600m
3
), l’eau est ensuite
refoulée vers le réseau externe par sept pompes. L’usine dispose des réseaux de service,
d’incendie et d’eau potable.
