Chapitre III
Matériel et Méthodes
45

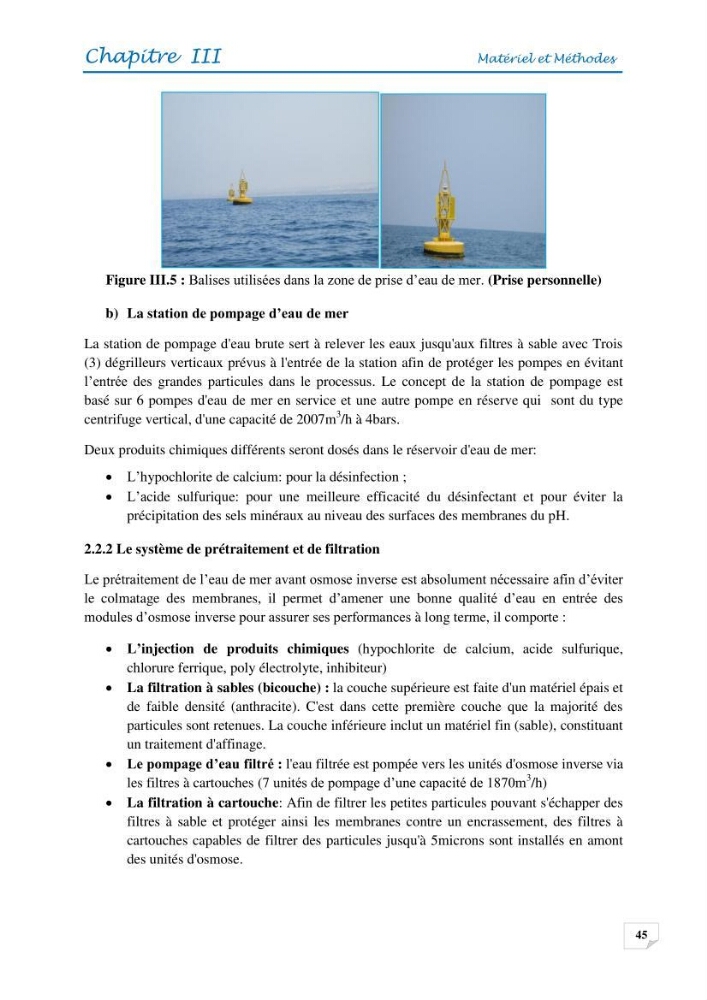

Figure III.5 : Balises utilisées dans la zone de prise d’eau de mer. (Prise personnelle)
b) La station de pompage d’eau de mer
La station de pompage d'eau brute sert à relever les eaux jusqu'aux filtres à sable avec Trois
(3) dégrilleurs verticaux prévus à l'entrée de la station afin de protéger les pompes en évitant
l’entrée des grandes particules dans le processus. Le concept de la station de pompage est
basé sur 6 pompes d'eau de mer en service et une autre pompe en réserve qui sont du type
centrifuge vertical, d'une capacité de 2007m
3 /h à 4bars.
Deux produits chimiques différents seront dosés dans le réservoir d'eau de mer:
L’hypochlorite de calcium: pour la désinfection ;
L’acide sulfurique: pour une meilleure efficacité du désinfectant et pour éviter la
précipitation des sels minéraux au niveau des surfaces des membranes du pH.
2.2.2 Le système de prétraitement et de filtration
Le prétraitement de l’eau de mer avant osmose inverse est absolument nécessaire afin d’éviter
le colmatage des membranes, il permet d’amener une bonne qualité d’eau en entrée des
modules d’osmose inverse pour assurer ses performances à long terme, il comporte :
L’injection de produits chimiques (hypochlorite de calcium, acide sulfurique,
chlorure ferrique, poly électrolyte, inhibiteur)
La filtration à sables (bicouche) : la couche supérieure est faite d'un matériel épais et
de faible densité (anthracite). C'est dans cette première couche que la majorité des
particules sont retenues. La couche inférieure inclut un matériel fin (sable), constituant
un traitement d'affinage.
Le pompage d’eau filtré : l'eau filtrée est pompée vers les unités d'osmose inverse via
les filtres à cartouches (7 unités de pompage d’une capacité de 1870m
3 /h)
La filtration à cartouche: Afin de filtrer les petites particules pouvant s'échapper des
filtres à sable et protéger ainsi les membranes contre un encrassement, des filtres à
cartouches capables de filtrer des particules jusqu'à 5microns sont installés en amont
des unités d'osmose.
