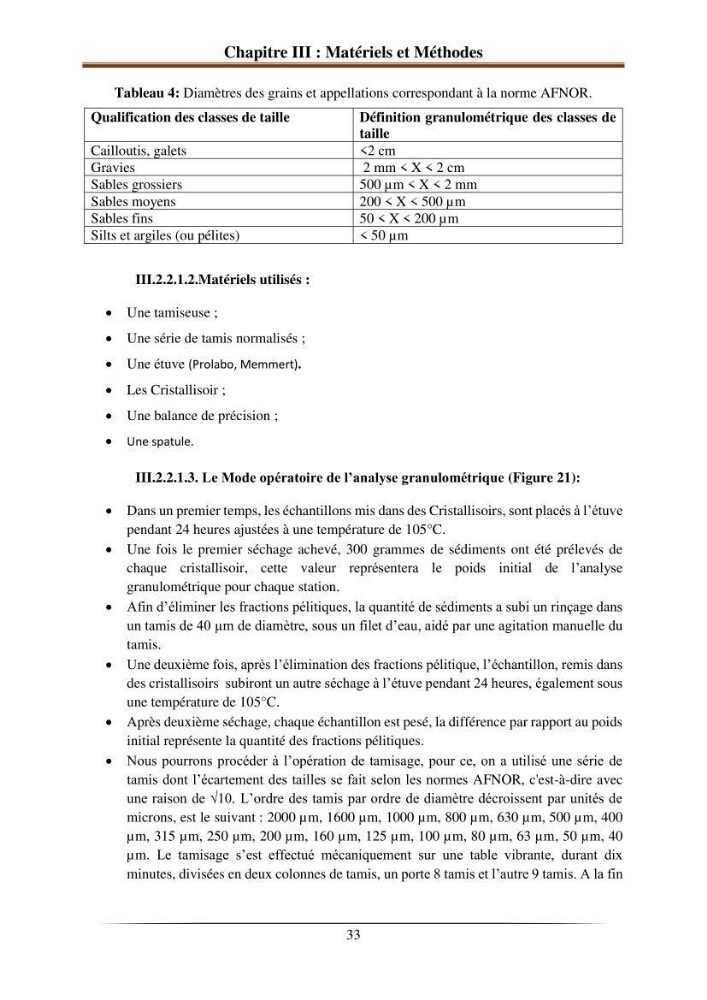

Chapitre III : Matériels et Méthodes
33
Tableau 4: Diamètres des grains et appellations correspondant à la norme AFNOR.
Qualification des classes de taille
Définition granulométrique des classes de
taille
Cailloutis, galets
<2 cm
Gravies
2 mm < X < 2 cm
Sables grossiers
500 µm < X < 2 mm
Sables moyens
200 < X < 500 µm
Sables fins
50 < X < 200 µm
Silts et argiles (ou pélites)
< 50 µm
III.2.2.1.2.Matériels utilisés :
• Une tamiseuse ;
• Une série de tamis normalisés ;
• Une étuve (Prolabo, Memmert).
• Les Cristallisoir ;
• Une balance de précision ;
• Une spatule.
III.2.2.1.3. Le Mode opératoire de l’analyse granulométrique (Figure 21):
• Dans un premier temps, les échantillons mis dans des Cristallisoirs, sont placés à l’étuve
pendant 24 heures ajustées à une température de 105°C.
• Une fois le premier séchage achevé, 300 grammes de sédiments ont été prélevés de
chaque cristallisoir, cette valeur représentera le poids initial de l’analyse
granulométrique pour chaque station.
• Afin d’éliminer les fractions pélitiques, la quantité de sédiments a subi un rinçage dans
un tamis de 40 µm de diamètre, sous un filet d’eau, aidé par une agitation manuelle du
tamis.
• Une deuxième fois, après l’élimination des fractions pélitique, l’échantillon, remis dans
des cristallisoirs subiront un autre séchage à l’étuve pendant 24 heures, également sous
une température de 105°C.
• Après deuxième séchage, chaque échantillon est pesé, la différence par rapport au poids
initial représente la quantité des fractions pélitiques.
• Nous pourrons procéder à l’opération de tamisage, pour ce, on a utilisé une série de
tamis dont l’écartement des tailles se fait selon les normes AFNOR, c'est-à-dire avec
une raison de √10. L’ordre des tamis par ordre de diamètre décroissent par unités de
microns, est le suivant : 2000 µm, 1600 µm, 1000 µm, 800 µm, 630 µm, 500 µm, 400
µm, 315 µm, 250 µm, 200 µm, 160 µm, 125 µm, 100 µm, 80 µm, 63 µm, 50 µm, 40
µm. Le tamisage s’est effectué mécaniquement sur une table vibrante, durant dix
minutes, divisées en deux colonnes de tamis, un porte 8 tamis et l’autre 9 tamis. A la fin
