Chapitre III : Matériels et Méthodes
32
- 14 échantillons de sédiments ont été prélevés au niveau de la baie de Bou-Ismail dans des
zones a bathymétrie comprise entre 15 et 25 m, le choix est porté sur des stations réparties de
façons à quadriller l’ensemble des zones compris l’ensemble des sources potentielles de
pollution dans la baie de Bou-Ismail (Figure 20). Les prélèvements ont été faits à l’aide d’une
benne preneuse de type « Van Veen ». Cette dernière est envoyée par gravité avec les bras
ouverts. Une fois la benne remontée, tous les échantillons ont été récupérés à une spatule et
déposé dans un sac en plastique bien étiqueté. À chaque station le matériel doit être nettoyé par
l’eau de mer pour éliminer les particules de sédiment. Les échantillons ont été mis dans la
glaciaire et transportés au laboratoire d'analyse.

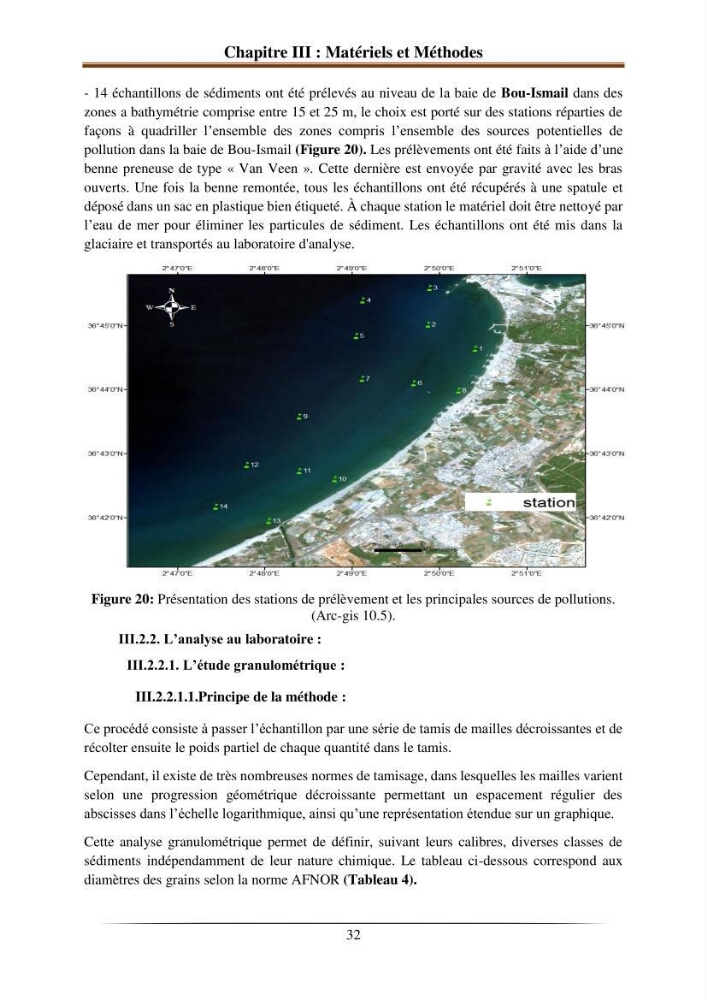

Figure 20: Présentation des stations de prélèvement et les principales sources de pollutions.
(Arc-gis 10.5).
III.2.2. L’analyse au laboratoire :
III.2.2.1. L’étude granulométrique :
III.2.2.1.1.Principe de la méthode :
Ce procédé consiste à passer l’échantillon par une série de tamis de mailles décroissantes et de
récolter ensuite le poids partiel de chaque quantité dans le tamis.
Cependant, il existe de très nombreuses normes de tamisage, dans lesquelles les mailles varient
selon une progression géométrique décroissante permettant un espacement régulier des
abscisses dans l’échelle logarithmique, ainsi qu’une représentation étendue sur un graphique.
Cette analyse granulométrique permet de définir, suivant leurs calibres, diverses classes de
sédiments indépendamment de leur nature chimique. Le tableau ci-dessous correspond aux
diamètres des grains selon la norme AFNOR (Tableau 4).
