Chapitre5 : Modélisation physique
83

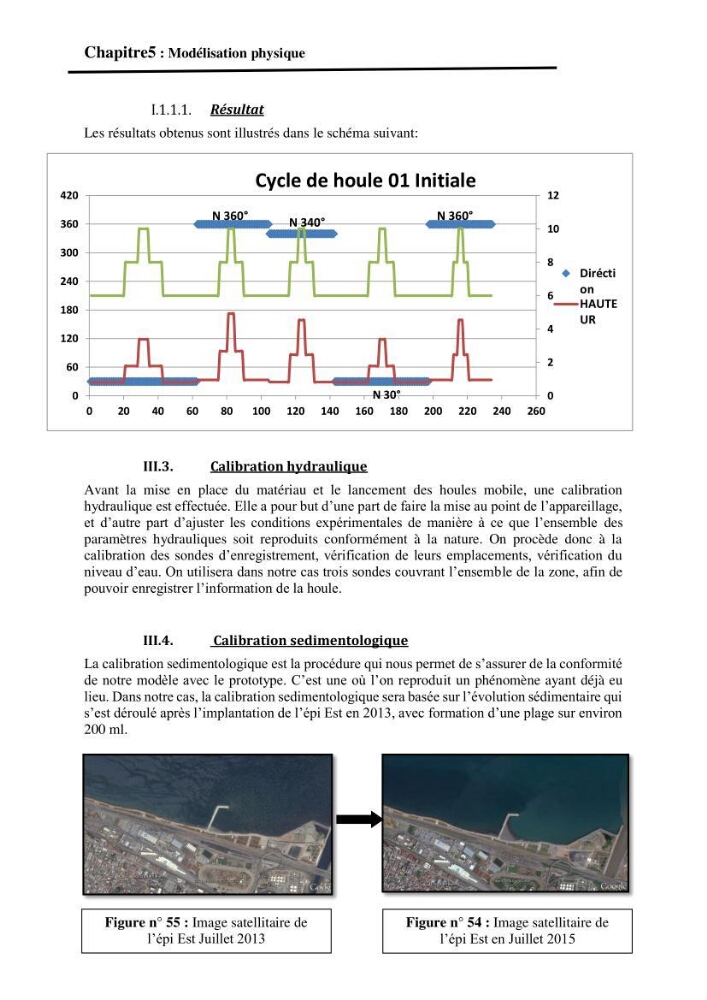

Résultat
Les résultats obtenus sont illustrés dans le schéma suivant:
III.3.
Calibration hydraulique
Avant la mise en place du matériau et le lancement des houles mobile, une calibration
hydraulique est effectuée. Elle a pour but d’une part de faire la mise au point de l’appareillage,
et d’autre part d’ajuster les conditions expérimentales de manière à ce que l’ensemble des
paramètres hydrauliques soit reproduits conformément à la nature. On procède donc à la
calibration des sondes d’enregistrement, vérification de leurs emplacements, vérification du
niveau d’eau. On utilisera dans notre cas trois sondes couvrant l’ensemble de la zone, afin de
pouvoir enregistrer l’information de la houle.
III.4.
Calibration sedimentologique
La calibration sedimentologique est la procédure qui nous permet de s’assurer de la conformité
de notre modèle avec le prototype. C’est une où l’on reproduit un phénomène ayant déjà eu
lieu. Dans notre cas, la calibration sedimentologique sera basée sur l’évolution sédimentaire qui
s’est déroulé après l’implantation de l’épi Est en 2013, avec formation d’une plage sur environ
200 ml.
0
2
4
6
8
10
12
0
60
120
180
240
300
360
420
0
20
40
60
80
100 120 140 160 180 200 220 240 260
Cycle de houle 01 Initiale
Dirécti
on
HAUTE
UR
N 340°
N 360°
N 360°
N 30°
Figure n° 55 : Image satellitaire de
l’épi Est Juillet 2013
Figure n° 54 : Image satellitaire de
l’épi Est en Juillet 2015
