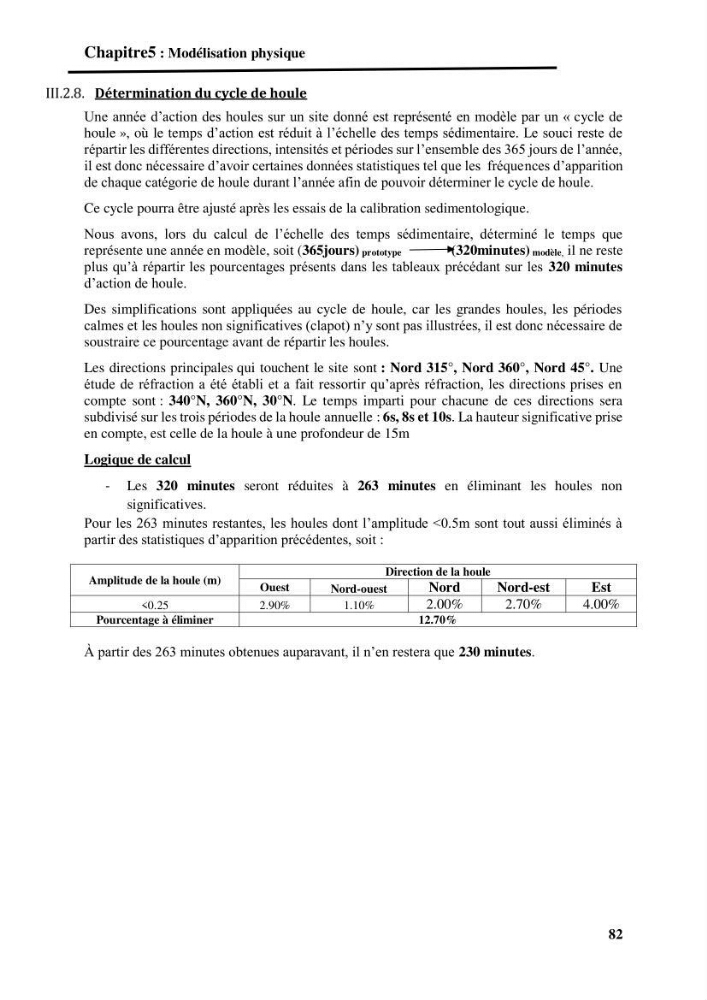

Chapitre5 : Modélisation physique
82
Détermination du cycle de houle
Une année d’action des houles sur un site donné est représenté en modèle par un « cycle de
houle », où le temps d’action est réduit à l’échelle des temps sédimentaire. Le souci reste de
répartir les différentes directions, intensités et périodes sur l’ensemble des 365 jours de l’année,
il est donc nécessaire d’avoir certaines données statistiques tel que les fréquences d’apparition
de chaque catégorie de houle durant l’année afin de pouvoir déterminer le cycle de houle.
Ce cycle pourra être ajusté après les essais de la calibration sedimentologique.
Nous avons, lors du calcul de l’échelle des temps sédimentaire, déterminé le temps que
représente une année en modèle, soit (365jours) prototype
(320minutes) modèle, il ne reste
plus qu’à répartir les pourcentages présents dans les tableaux précédant sur les 320 minutes
d’action de houle.
Des simplifications sont appliquées au cycle de houle, car les grandes houles, les périodes
calmes et les houles non significatives (clapot) n’y sont pas illustrées, il est donc nécessaire de
soustraire ce pourcentage avant de répartir les houles.
Les directions principales qui touchent le site sont : Nord 315°, Nord 360°, Nord 45°. Une
étude de réfraction a été établi et a fait ressortir qu’après réfraction, les directions prises en
compte sont : 340°N, 360°N, 30°N. Le temps imparti pour chacune de ces directions sera
subdivisé sur les trois périodes de la houle annuelle : 6s, 8s et 10s. La hauteur significative prise
en compte, est celle de la houle à une profondeur de 15m
Logique de calcul
- Les 320 minutes seront réduites à 263 minutes en éliminant les houles non
significatives.
Pour les 263 minutes restantes, les houles dont l’amplitude <0.5m sont tout aussi éliminés à
partir des statistiques d’apparition précédentes, soit :
Amplitude de la houle (m)
Direction de la houle
Ouest
Nord-ouest
Nord
Nord-est
Est
<0.25
2.90%
1.10%
2.00%
2.70%
4.00%
Pourcentage à éliminer
12.70%
À partir des 263 minutes obtenues auparavant, il n’en restera que 230 minutes.
