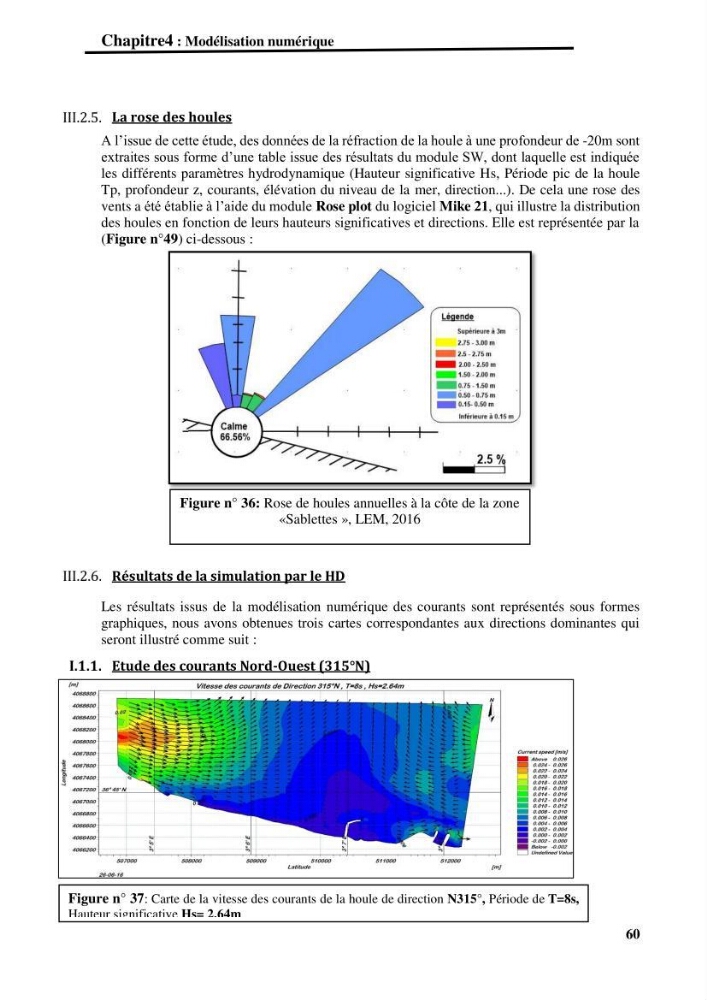

Chapitre4 : Modélisation numérique
60
La rose des houles
A l’issue de cette étude, des données de la réfraction de la houle à une profondeur de -20m sont
extraites sous forme d’une table issue des résultats du module SW, dont laquelle est indiquée
les différents paramètres hydrodynamique (Hauteur significative Hs, Période pic de la houle
Tp, profondeur z, courants, élévation du niveau de la mer, direction...). De cela une rose des
vents a été établie à l’aide du module Rose plot du logiciel Mike 21, qui illustre la distribution
des houles en fonction de leurs hauteurs significatives et directions. Elle est représentée par la
(Figure n°49) ci-dessous :
Résultats de la simulation par le HD
Les résultats issus de la modélisation numérique des courants sont représentés sous formes
graphiques, nous avons obtenues trois cartes correspondantes aux directions dominantes qui
seront illustré comme suit :
Etude des courants Nord-Ouest (315°N)
Figure n° 36: Rose de houles annuelles à la côte de la zone
«Sablettes », LEM, 2016
Figure n° 37: Carte de la vitesse des courants de la houle de direction N315°, Période de T=8s,
Hauteur significative Hs= 2.64m
