Chapitre4 : Modélisation numérique
59
III.2.4.3. La houle au large de direction Nord (360°N)
III.2.4.4. La houle au large de direction Nord-Est (45°N)
Interprétation
La figure ci-contre représente la propagation des houles
du large provenant du secteur Nord N360°. Nous
constatons que les vagues atteignent frontalement notre
zone, ce qui explique qu’elle est totalement affectée. Ces
houles sont celles qui se réfractent le moins avec des
angles de déviation quasiment nuls 1° et un coefficient de
réfraction de 0.9. Ces caractéristiques leurs permettent de
garder une partie importante de leur énergie initiale.
Cette direction est la plus présente tout au long de l’année,
en ce qui concerne la hauteur significative Hs [m], nous
remarquerons que les houles présentent des rapports
(H/H0) proches de 1 indiquant un effet Shaoling très
faible.
Interprétation
La carte ci-contre représente la propagation de la houle
du secteur Nord-Est (N45°).
Nous constatons qu’elles ont une provenance oblique
par rapport à la côte des Sablettes. Leur amplitude et
coefficient de réfraction sont légèrement au-dessous de
la Nord il est de 0.7, ses orthogonales pivotent de NordEst en Nord à leur arrivée à la côte avec un angle de 15°.
Elles doivent cependant être prises en considération, car
leur impact et influence est très signifiant sur notre zone
d’étude vu leur fréquence et orientation (exposition du
site au secteur Nord-Est).

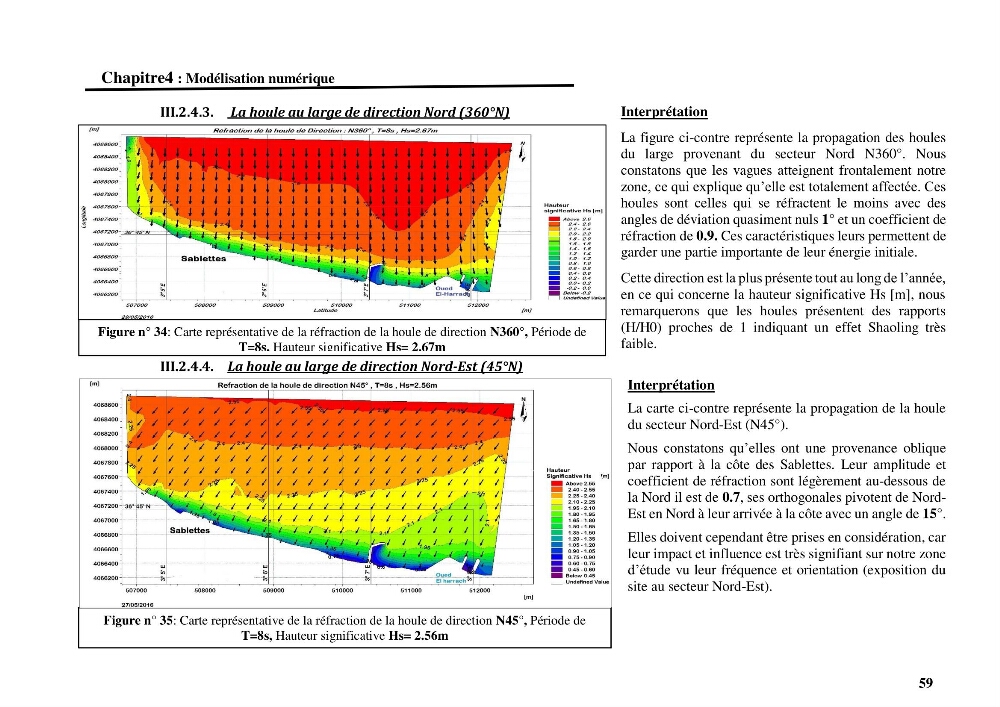

Figure n° 34: Carte représentative de la réfraction de la houle de direction N360°, Période de
T=8s, Hauteur significative Hs= 2.67m
Figure n° 35: Carte représentative de la réfraction de la houle de direction N45°, Période de
T=8s, Hauteur significative Hs= 2.56m
