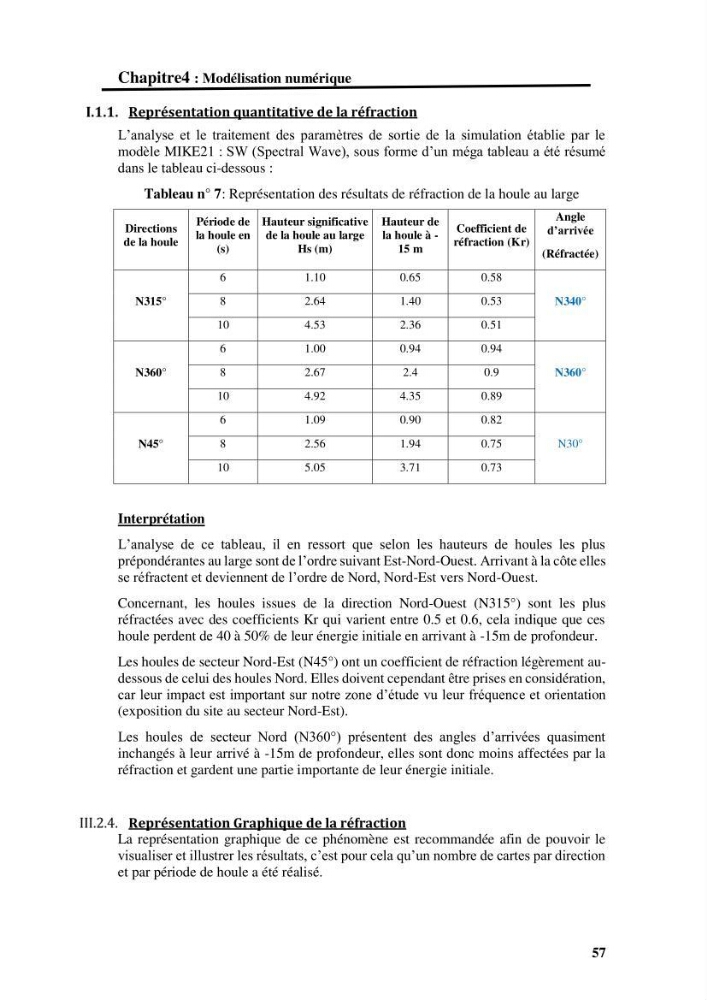

Chapitre4 : Modélisation numérique
57
Représentation quantitative de la réfraction
L’analyse et le traitement des paramètres de sortie de la simulation établie par le
modèle MIKE21 : SW (Spectral Wave), sous forme d’un méga tableau a été résumé
dans le tableau ci-dessous :
Tableau n° 7: Représentation des résultats de réfraction de la houle au large
Directions
de la houle
Période de
la houle en
(s)
Hauteur significative
de la houle au large
Hs (m)
Hauteur de
la houle à -
15 m
Coefficient de
réfraction (Kr)
Angle
d’arrivée
(Réfractée)
N315°
6
1.10
0.65
0.58
N340°
8
2.64
1.40
0.53
10
4.53
2.36
0.51
N360°
6
1.00
0.94
0.94
N360°
8
2.67
2.4
0.9
10
4.92
4.35
0.89
N45°
6
1.09
0.90
0.82
N30°
8
2.56
1.94
0.75
10
5.05
3.71
0.73
Interprétation
L’analyse de ce tableau, il en ressort que selon les hauteurs de houles les plus
prépondérantes au large sont de l’ordre suivant Est-Nord-Ouest. Arrivant à la côte elles
se réfractent et deviennent de l’ordre de Nord, Nord-Est vers Nord-Ouest.
Concernant, les houles issues de la direction Nord-Ouest (N315°) sont les plus
réfractées avec des coefficients Kr qui varient entre 0.5 et 0.6, cela indique que ces
houle perdent de 40 à 50% de leur énergie initiale en arrivant à -15m de profondeur.
Les houles de secteur Nord-Est (N45°) ont un coefficient de réfraction légèrement audessous de celui des houles Nord. Elles doivent cependant être prises en considération,
car leur impact est important sur notre zone d’étude vu leur fréquence et orientation
(exposition du site au secteur Nord-Est).
Les houles de secteur Nord (N360°) présentent des angles d’arrivées quasiment
inchangés à leur arrivé à -15m de profondeur, elles sont donc moins affectées par la
réfraction et gardent une partie importante de leur énergie initiale.
Représentation Graphique de la réfraction
La représentation graphique de ce phénomène est recommandée afin de pouvoir le
visualiser et illustrer les résultats, c’est pour cela qu’un nombre de cartes par direction
et par période de houle a été réalisé.
