Chapitre4 : Modélisation numérique
56
tout au long du linéaire côtier de 4.7km et à l’embouchure de Oued El-Harrach. La
surface du maillage est de 8500m², et le nombre d’itérations était de 250fois. (Figure
n°45).


Conditions aux limites :
III.1.3.1. Données de la houle au large
Les données de la houle au large utilisées pour le calcul de la réfraction sont collectées,
analysées et traitées à partir du manuel Summury of Synoptic Meteorological
Observation (SSMO) de L’Us Naval Weather –Service, consistent en des observations
de navire durant la période de 1963-1970. Les évènements extrêmes pour différentes
périodes de retour sont obtenus grâce à une étude statistique suivant leur hauteur
significative Hs [m], leur période de pic Tp[s], et leur secteur d’incidence
Le choix des périodes est fait en fonction de la répartition des probabilités de
dépassement d’une houle d’amplitude donnée. Les houles de fortes amplitudes (>10s),
ont une probabilité d’apparition relativement faible. Les périodes de houle considérées
dans le cadre de cette étude sont 6, 8,10 secondes pour les houles annuelles (Tableau
n°12)
Tableau n° 6 : Caractéristiques de la houle annuelle au large (LEM ; 2016)
Directions de la houle au large
Période
Ouest
Nord
Ouest
Nord
Nord
Est
EST
6s
1.19m
1.1m
1.00m
1.09m
1.06m
8s
2.67m
2.64m
2.67m
2.56m
2.53m
10s
5.54m
4.53m
4.92m
5.05m
6.52m
III.2.
Résultats de la simulation par SW
Les résultats de l’étude de propagation de la houle du large de la Baie d’Alger vers la
côte des Sablettes sont obtenus sous trois formes :
 Une détermination quantitative du coefficient de réfraction Kr, pour chacune des
directions retenues, à la profondeur limite de la dynamique sédimentaire à savoir
-15m, ainsi qu’une détermination de l’angle d’arrivée (réfracté) (Tableau n°13).
 Cartes de réfraction qui montrent qualitativement le changement de la hauteur et
de la direction de la houle au cours de sa propagation.
 Une rose des houles.

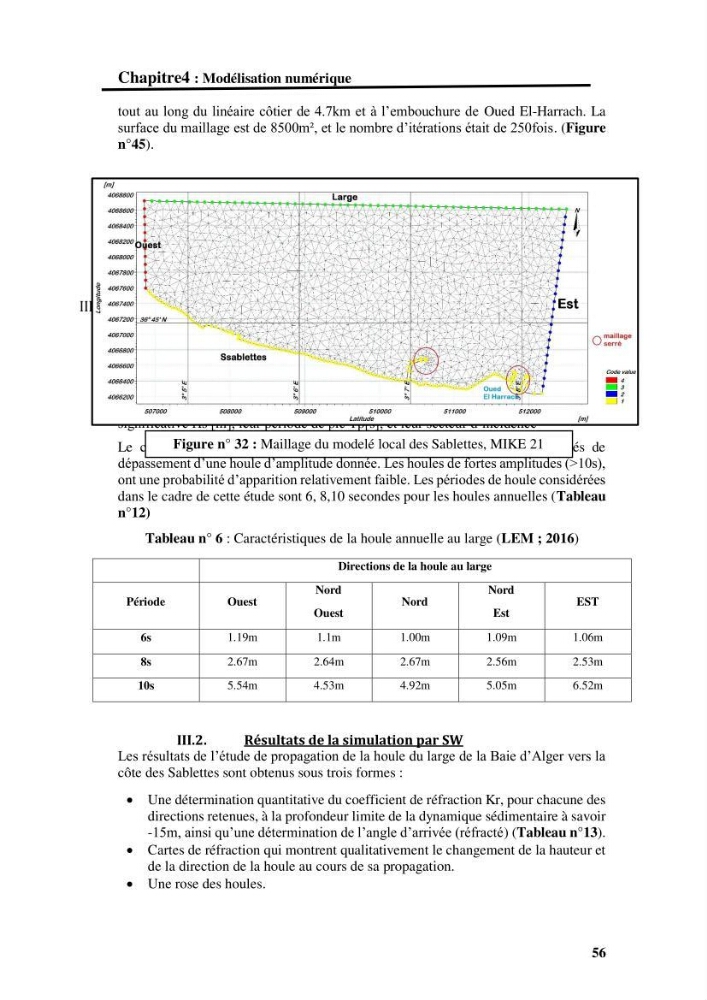

Figure n° 32 : Maillage du modelé local des Sablettes, MIKE 21
